< 물분무설비 - 1 >
1. 개요
1) 물분무설비는 물입자에 운동량을 부여하여 스프링클러설비보다 물 입자 크기를 작게 하여 방사하는 시스템
2) A, B, C급 화재에 적용 가능

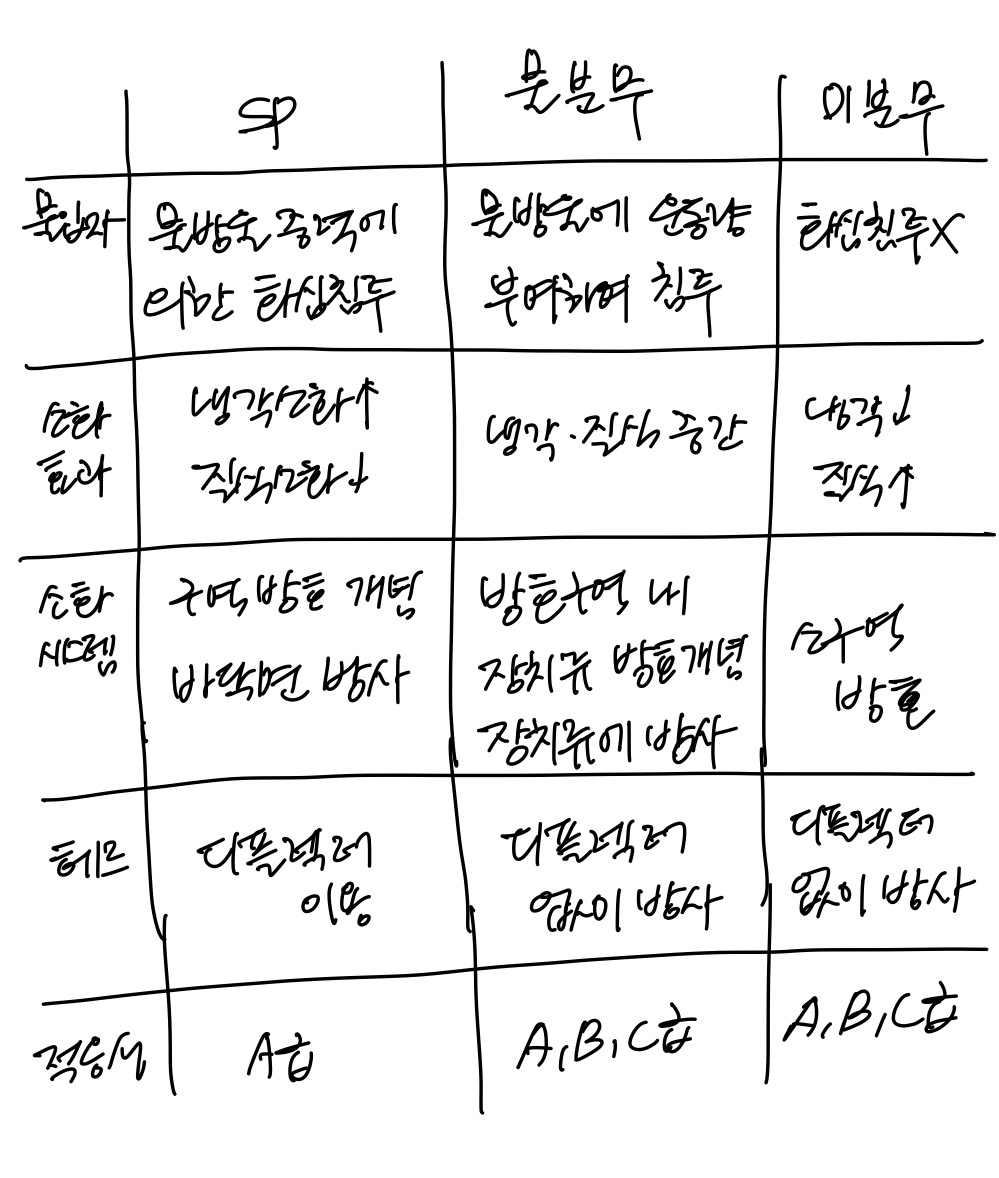

2. SP, 물분무, 미분무 비교
3. 물의 미분화원리
1) 물은 수소결합하여 표면장력이 큼
(상온에서 표면장력 72 dyne/cm)
2) 표면장력은 응집력과 부착력 차이로 액면을 수축하려는 힘
3) 이러한 물을 분무상태로 분사하기 위해서는 방사 직전에 심하게 교란시켜 주거나 충돌, 고압분사를 통해 물의 응집력을 파괴시켜야 함
4. 물분무 헤드의 미분화 방식 (디선슬충분)
1) 디플렉터형 : 수류를 살수판에 충돌시켜 미분화
2) 선회류형 : 선회류의 확산방출 또는 선회류와 직선류 충돌에 의해 미분화
3) 슬리트형 : 수류와 슬릿에 의해 방출시켜 수막상 분무
4) 충돌형 : 수류와 수류의 충돌에 의해 미분화
5) 분사형 : 소구경 오리피스로부터 고압분사하여 미분화

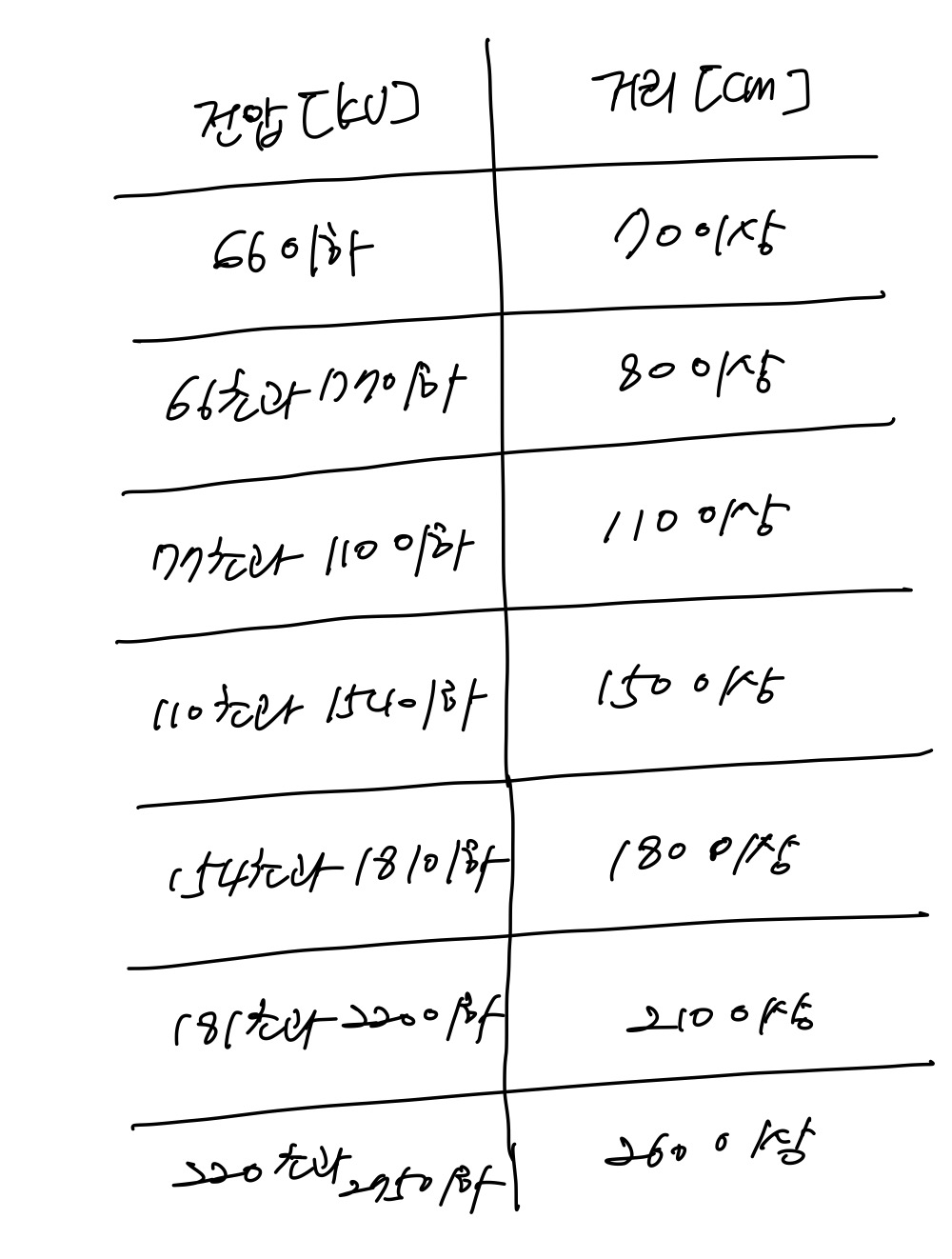

5. 전기기기와 물분무 헤드 간의 거리 기준(NFSC)
- 절연을 위해 일정간격 확보 필요
