건식밸브 priming water, water columning

< Priming water >

1. 개념
  - 건식 SP 설비에서 건식밸브 2차측 몸체에 물을 채워두는데 이것을 priming water라고 함

2. 역할

1) 2차측 clapper로 작용하는 공기압이 고르게 작용하여 낮은 공기압으로 clapper 닫힘 상태를 유지하게 함
2) clapper 기밀상태 확인 용이 (기밀 불량 시 누수발생)


< water columning 현상 >

1. 개념

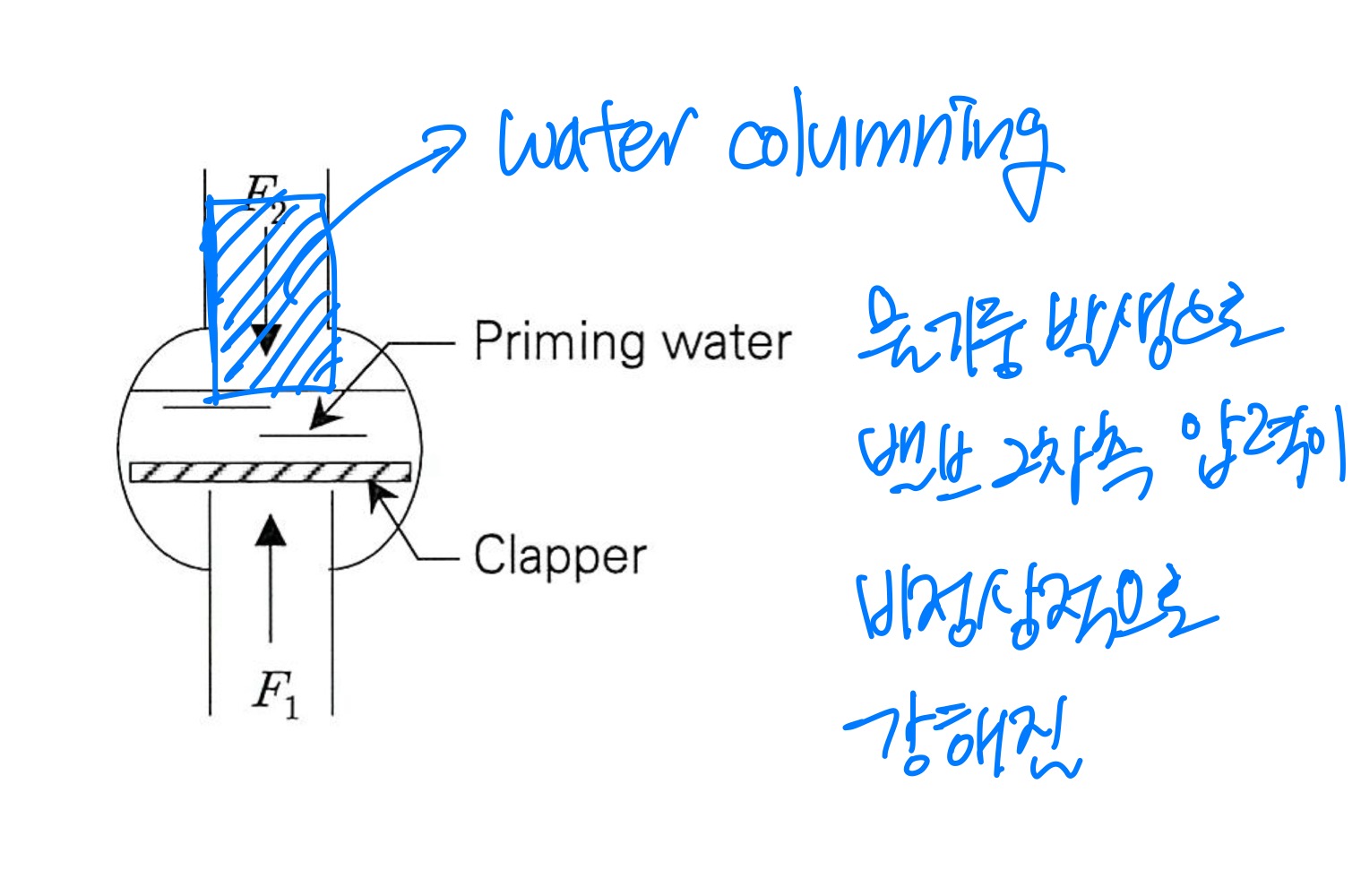

  건식밸브 2차측에 압축공기의 수분이 응축되어 clapper 상부에 물기둥이 생기는 현상

2. 원인
  1) 배관 내 응축수 누적
  2) 소화 후 잔존수의 배수 불량

3. 문제점
  1) 건식밸브 trip time 지연에 따른 소화 지연
  2) water columning에 의한 1,2차 압력 불균형이 발생 시 clapper 개방 불능
  3) 밸브 동파 위험

4. 대책
  1) 압축공기 공급관에 수분제거용 필터 설치
  2) 저압 건식밸브 사용
  3) 잔존수 배수 철저
  4) 고수위 경보장치 또는 자동배수 이용
  5) 응축수 확인용 사이트 클라스 사용(sight glass)
