기동용 수압 개폐장치

< 기동용 수압 개폐장치 >

1. 개념

1) 기동용 수압 개폐장치는 수계시스템의 배관 내 압력변화를 검지하여 소방펌프를 자동으로 기동 또는 정지하기 위한 설비
2) 종류
  (1) 압력챔버 방식(국내에 많이 사용)
  (2) 기동용 압력스위치 방식(NFPA)
  (3) 전자식 압력스위치 방식(최근에 사용)

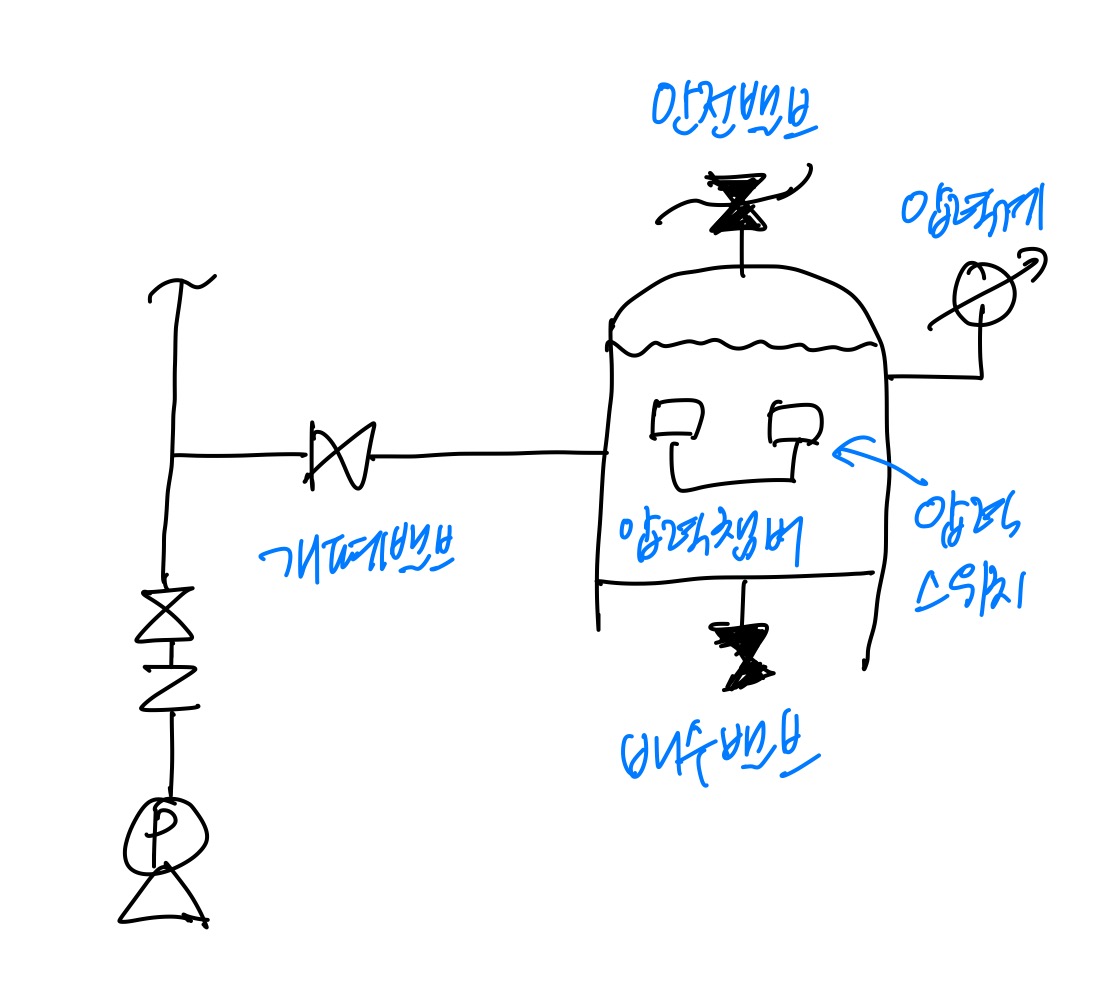

2. 압력챔버 방식

1) 구조 및 기능

  (1) 압력챔버
      - 압력이 인가되는 용기, 압력스위치로 전달되는 맥동압력 흡수(내용적 100L용, 200L용이 있음)
      - 사용압력에 따라 1 MPa용, 2 MPa 용이 있음

  (2) 안전밸브
      - 펌프 토출 측 과압발생 시 과압배출(탱크보호용)
      - 호칭압력이나 호칭압력의 1.3배 이내에서 작동

  (3) 압력스위치
      - 주펌프와 충압펌프의 기동/정지 압력 세팅

  (4) 개폐밸브
      - 압력챔버 정비 및 공기 교체작업 등에 사용

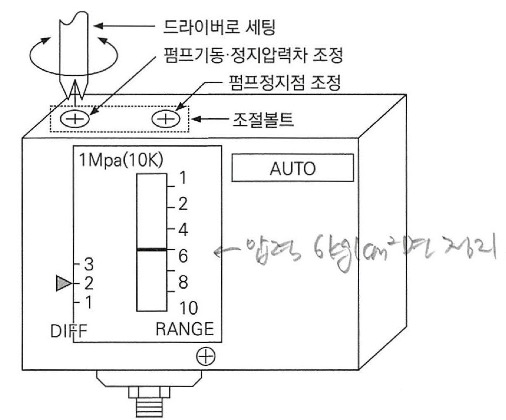

2) 동작원리

(1) RANGE (작동정지 압력)
  - 배관 내 압력이 RANGE에 세팅된 압력만큼 상승하면 펌프 자동정지

(2) DIFF (정지점과 기동점 차이)
  - 배관 내 압력이 세팅된 압력값에서 DIFF 수치만큼 저하 시 펌프 자동기동

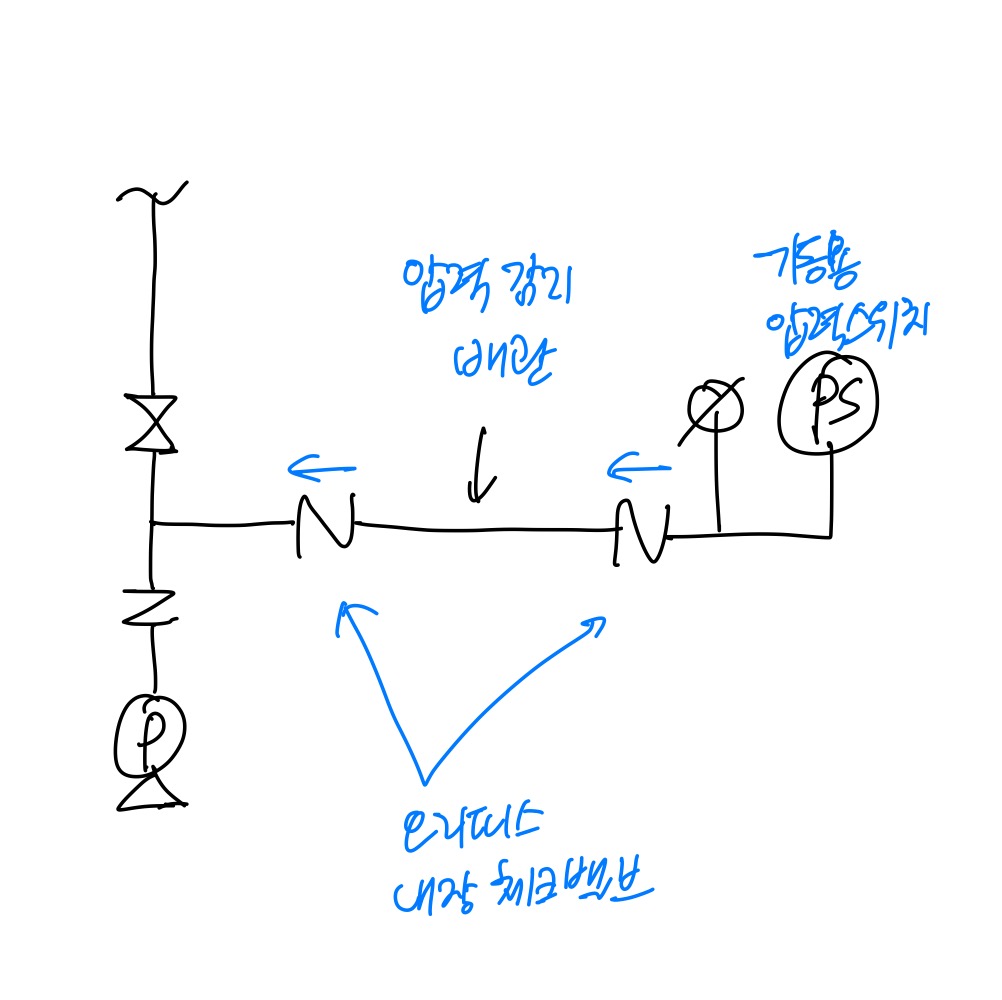

3. 기동용 압력스위치 방식

1) 구조 및 기능

(1) 압력스위치
  - 펌프의 기동/정지 압력 세팅

(2) 오리피스 내장 체크밸브
  - 2개 설치
  - 오리피스 구경 : 2.4mm
  - 펌프 토출 측 배관 압력변화에 따라 물의 유출입이 이루어짐
  - 오리피스 구경이 작으므로 오리피스가 막히지 않도록 유지관리 중요

(3) 압력감지배관
  - 2개 오리피스 사이에 설치
  - 길이 1.5m 이상, 구경 15mm 이상, 재질은 동관
  - 압력을 압력스위치에 전달하는 역할

2) 동작원리

(1) 배관 내 압력 저하 시
    - 오리피스 체크밸브 개방
    - 압력감지배관 내 물이 유출되면서 압력 저하
    - 압력스위치 압력이 기동점까지 떨어지면서 펌프 가동

(2) 배관 내 압력 상승 시
    - 오리피스 체크밸브 폐쇄
    - 오리피스를 통해 물이 유입되면서 압력감지배관 내 압력증가
    - 압력스위치 압력이 정지점까지 올라가면서 펌프 정지
