체크밸브 종류와 특징

< 체크밸브 >

1. 개념

1) 유체의 흐름을 한 방향으로만 흐르게 하고 반대방향으로는 흐르지 못하게 하는 밸브
2) 수계시스템에서는 스윙 type, 리프트 type을 사용함

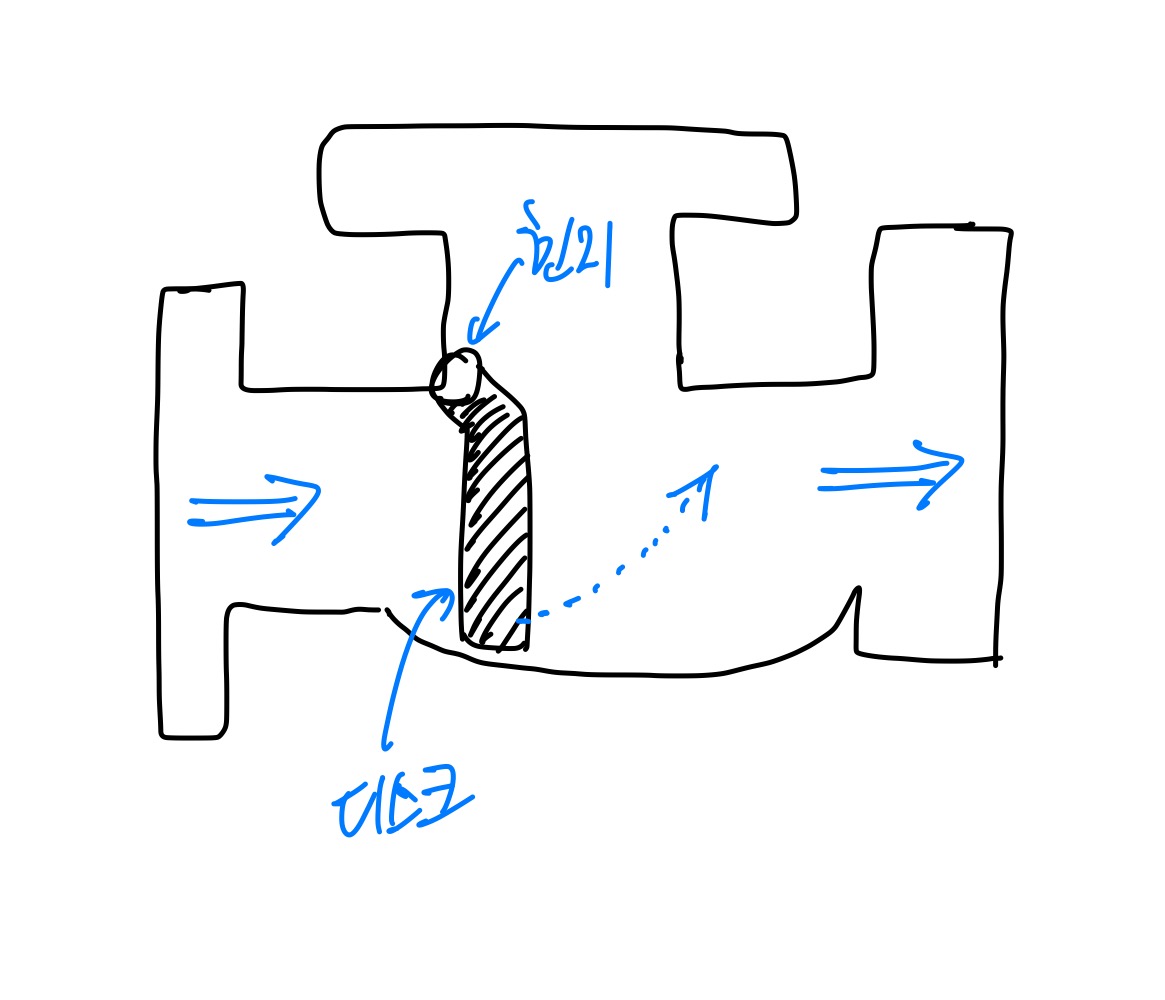

2. 스윙 체크밸브

1) 원리

  (1) 디스크가 유체의 흐름에 따라 개방
  (2) 유체 정지 시 디스크 자중에 의해 폐쇄

2) 특징

  (1) 구조가 간단, 일반적으로 사용
  (2) 주로 수평배관에 사용, 수직배관의 경우 수격에 주의해야 함
  (3) 맥동이 없고 유속이 느린 계통에 적합
  (4) 디스크와 시트 사이에 이물질이 낄 경우 완전한 개폐 어려움
  (5) 밸브 구조상 완전한 기밀은 어려움
  (6) 리프형보다 마찰손실이 작은 편

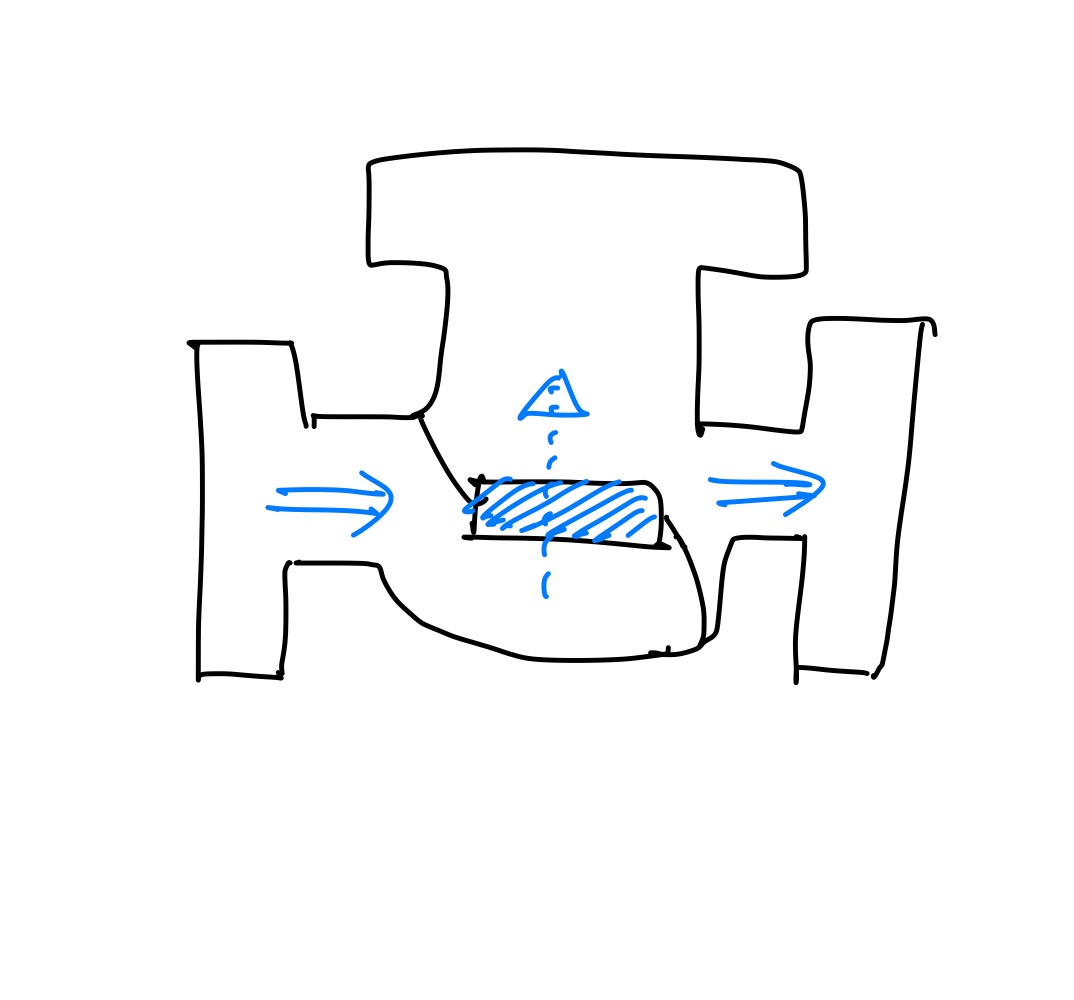

3. 리프트 체크밸브

1) 원리

  (1) 유체의 압력에 따라 디스크가 상하로 열리는 구조
  (2) 유체 정지 시 디스크 자중에 의해 폐쇄

2) 특징

  (1) 수평 및 수직배관에 적용 가능
  (2) 맥동이 있거나 유속이 빠른 계통에 적용
  (3) 마찰손실이 스윙형에 비해 큼
  (4) 유속이 낮거나 중력에 의해 유체가 흐르는 관에 적용 시 유의해야 함

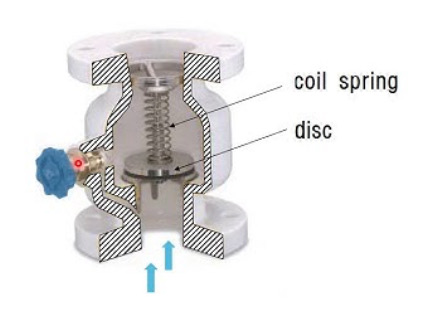

4. 스모렌스키 체크밸브 (리프트형의 일종)

1) 원리

  (1) 유체의 압력에 의해 디스크 개방
  (2) 유체 정지 시 스프링의 힘과 디스크 자중에 의해 신속히 폐쇄

2) 특징

  (1) 수격작용 방지 탁월(펌프 토출 측에 적용)
  (2) 저소음
  (3) by pass 배관에 의해 체크밸브 2차 측 배수 가능
