< pipe shadow effect >
1. 개념

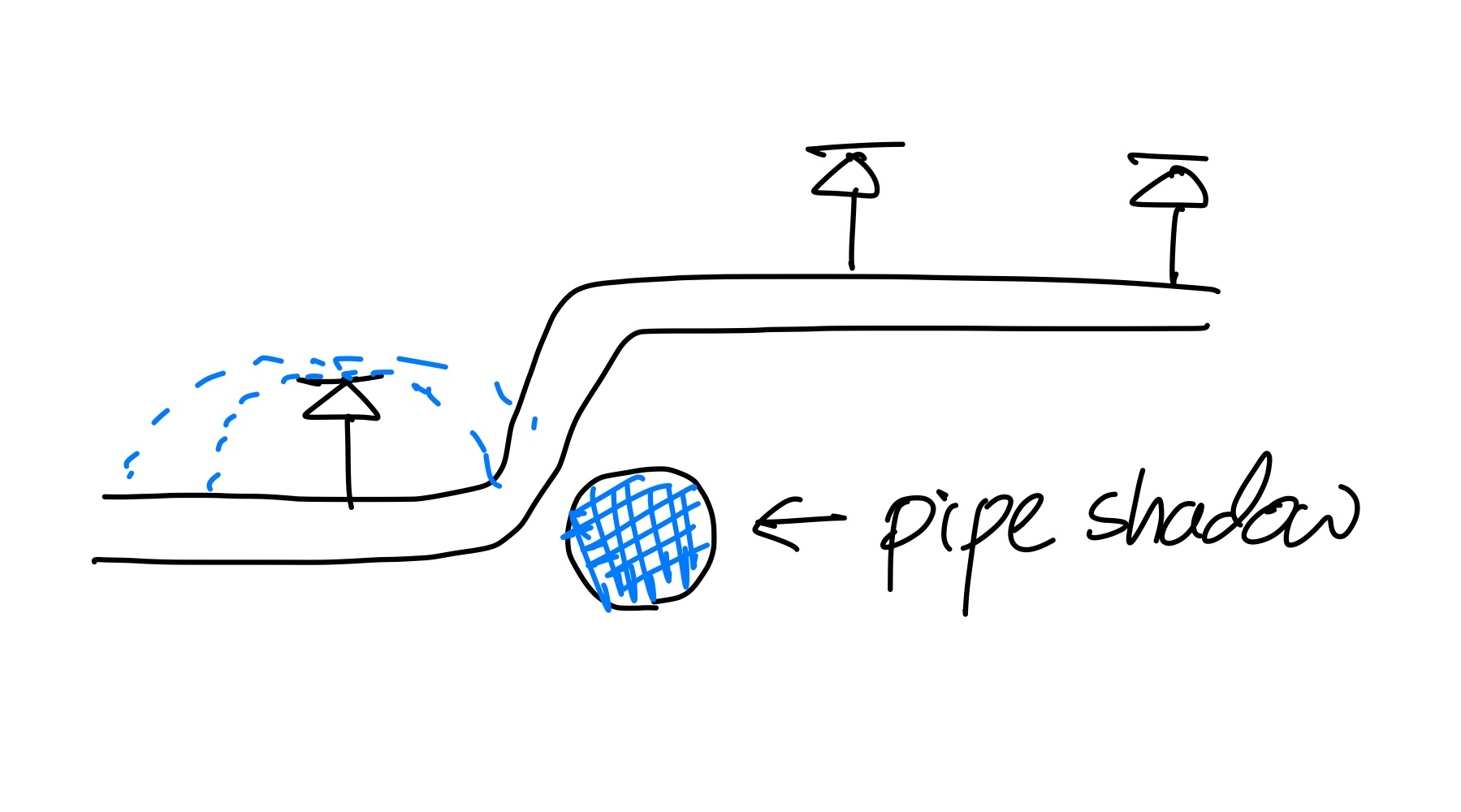

- 상향식 sp 헤드에서 주로 발생되며 배관 간섭효과로 미경계 살수지역이 발생되는 현상
2. 문제점
(1) 살수밀도 불균일
(2) ADD < RDD가 되어 초기소화 실패로 연소 확대
3. 발생원인
(1) sp 헤드를 배관의 꺾인 부분에 설치 시
(2) sp 헤드를 가지배관에 바로 설치 시
(3) 가지배관의 구경이 큰 경우(shadow 부분이 많이 발생할 수밖에 없음)
(4) sp 헤드 옆 헹거 설치 시
4. 대책

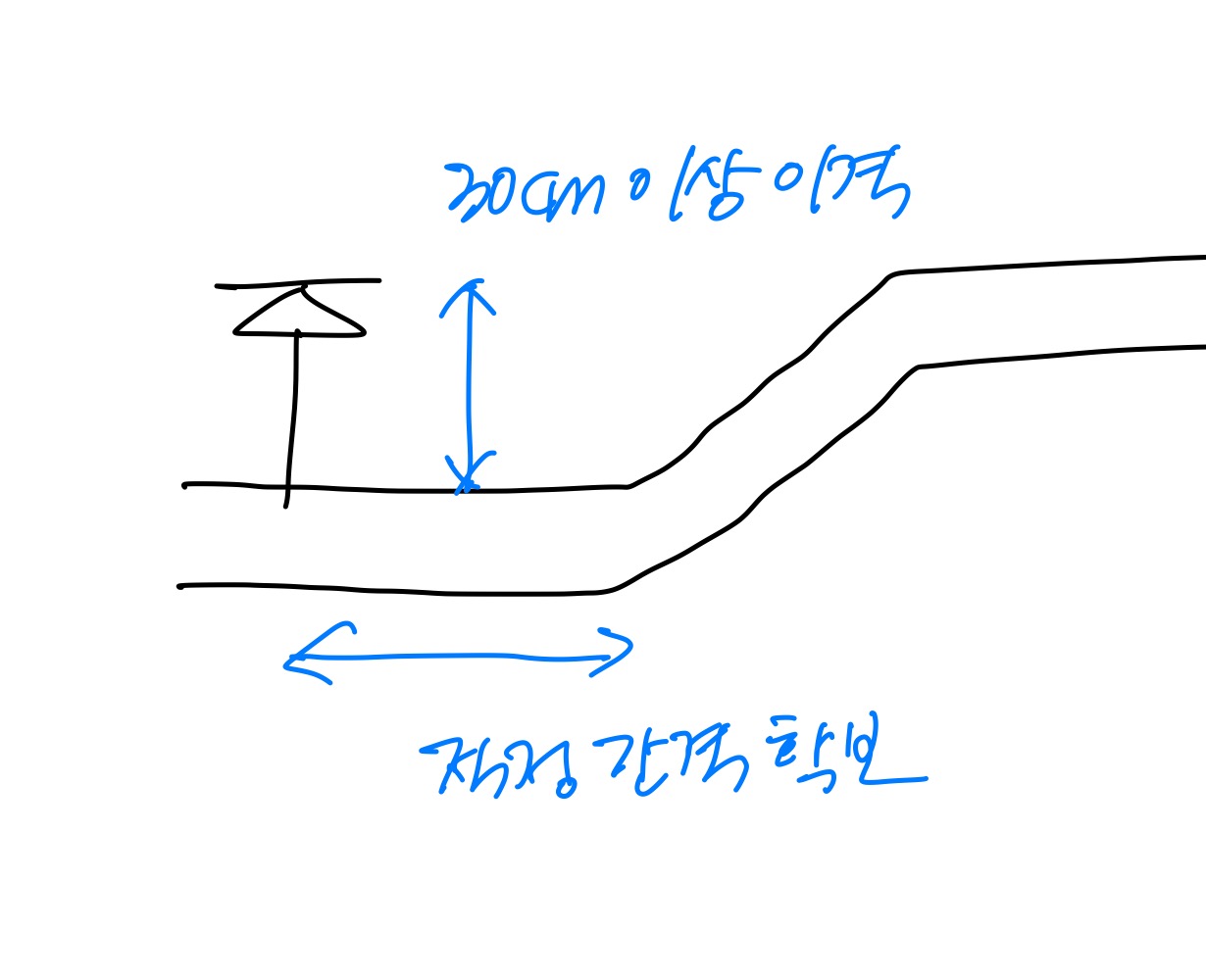

(1) sp 헤드를 배관 꺾인 부분과 적절하게 이격 설치
(2) sp 헤드를 가지배관에서 최소 30cm 이상 높게 설치
(3) 가지배관 구경을 65mm 이하로 선정
(4) sp 헤드 옆의 헹거를 10cm 이상 이격
(5) pipe shadow 가 주로 상향식 헤드에서 발생하므로 하향식 헤드 설치
