< 압력상승 원인 및 방지 대책 >
1. 수계소화설비 규정 방사압, 방수량
- 옥내소화전 0.17 ~ 0.7 MPa / 120 ~ 260 lpm (1~2개)
- 스프링클러 0.1 ~ 1.2 MPa / 80 ~ 2400 lpm ( 1 ~ 30개)
2. 방사압 제한이유
1) 하한 방사압 미달 시 문제점
(1) 옥내소화전 : 압력 미달로 소화수 화점 도달 실패
(2) 스프링클러 : 살수반경이 좁아져 방호면적에 균일한 살수밀도 확보실패
2) 상한 방사압 초과 시 문제점
(1) 옥내소화전
- 반발력으로 소화활동 어려움 (소화활동에 지장이 없는 반발력 : 1인당 20 kfg)
- 옥내소화전 노즐 방사압을 0.7 MPa로 제한하는 근거
(2) 스프링클러
- 물방울 크기가 작아져 침투능력 저하
(3) 배관, 밸브류 : 누수 또는 파손 가능성
3. 압력상승 원인
(1) 고양정 소화펌프 사용 시 펌프 토출 측과 가까운 측 압력상승
(2) 고가수조 방식에서 저층부 배관 압력상승
(3) 소화펌프 체절운전
(4) 소화펌프 저유량 운전
(5) 엔진펌프 순간과속
(6) 수격현상 등
4. 압력상승 방지대책
1) 고층건축물
- 소화펌프를 고층부, 중층부, 저층부 별도 설치

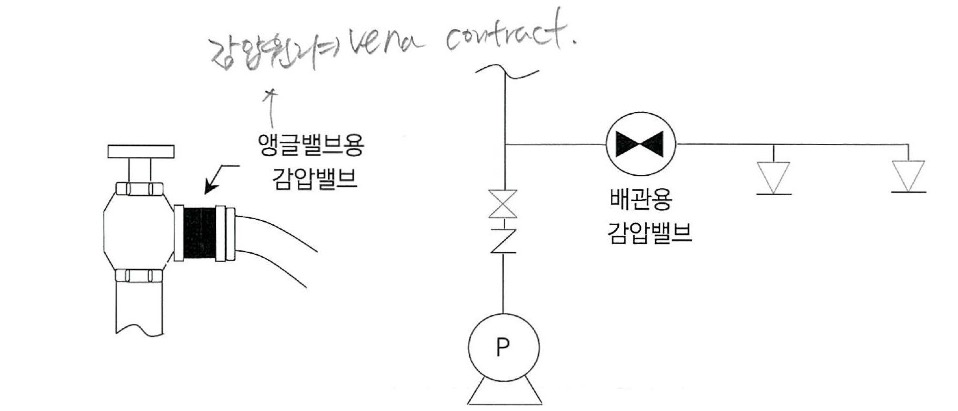

- 앵글밸브용 감압밸브 또는 배관용 감압밸브 설치
- 압력배관용 탄소강관 사용
2) 체절운전
- 릴리브밸브를 체절압력 미만으로 세팅하여 사용
3) 엔진펌프
- 시스템보호용 압력 릴리프밸브 설치
4) 수격현상
- 릴리프밸브 설치
- 스모렌스키 체크밸브 설치
- 수격흡수장치 설치
- 수격방지용 컨트롤 밸브
