감압밸브 개념과 종류 설치 시 고려사항

< 감압밸브 >

1. 개요

   1) 건축물 고층화로 인해 고양정 펌프 및 고가수조 사용 증가
   2) 고양정 펌프 인접부위나 고가수조에서 멀리 떨어진 부위의 경우 과압이 발생하므로 감압밸브를 사용함


2. 감압밸브 종류

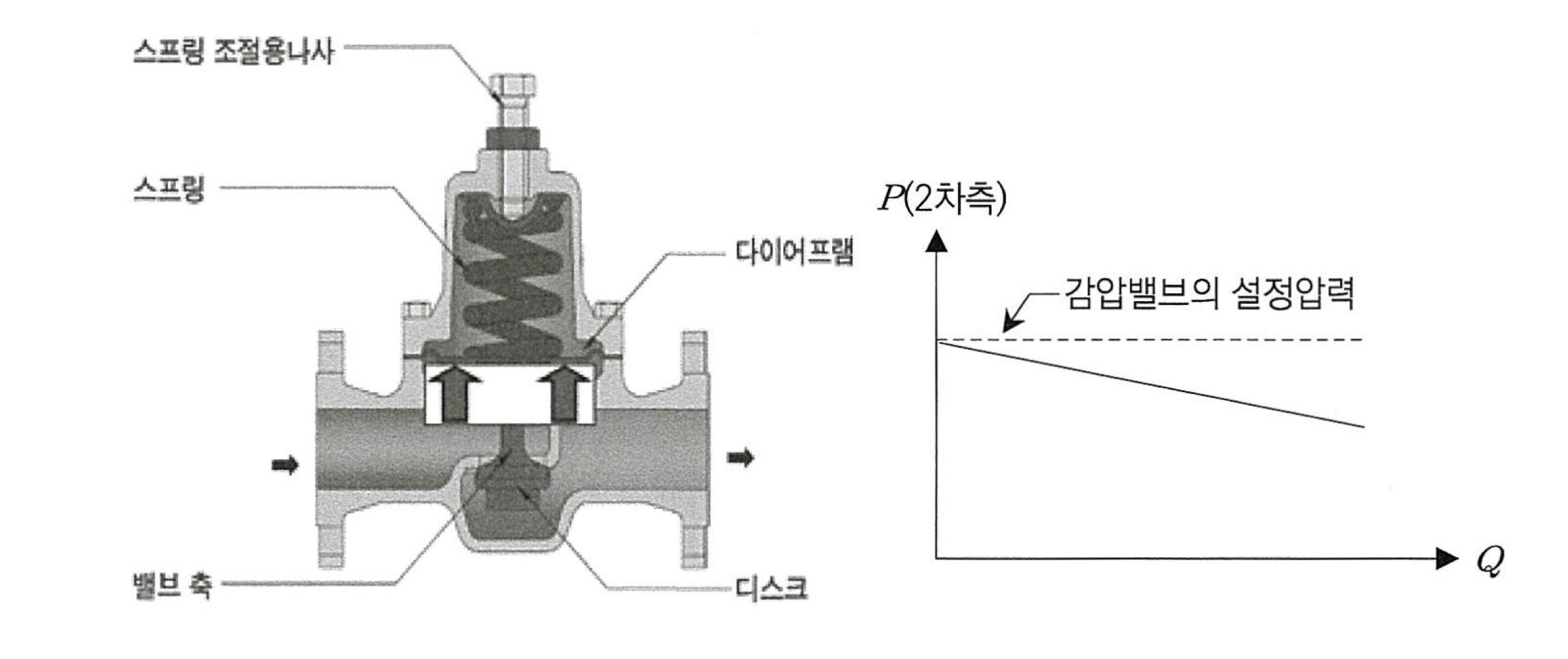

  1) 직동식 감압밸브
    - 2차 압력조절 스프링과 메인밸브로 구성
    - 스프링에 연결된 다이어프램에 의해 메인밸브가 직접 구동되는 구조
    - 주로 소형이나 중형에 적용
    - 유량증가에 따라 2차측 압력이 설정압력보다 낮아짐
    - 단독으로 사용하기엔 유량변동이 큰 소방설비에는 부적합하나 감압밸브를 병렬로 설치하면 사용 가능

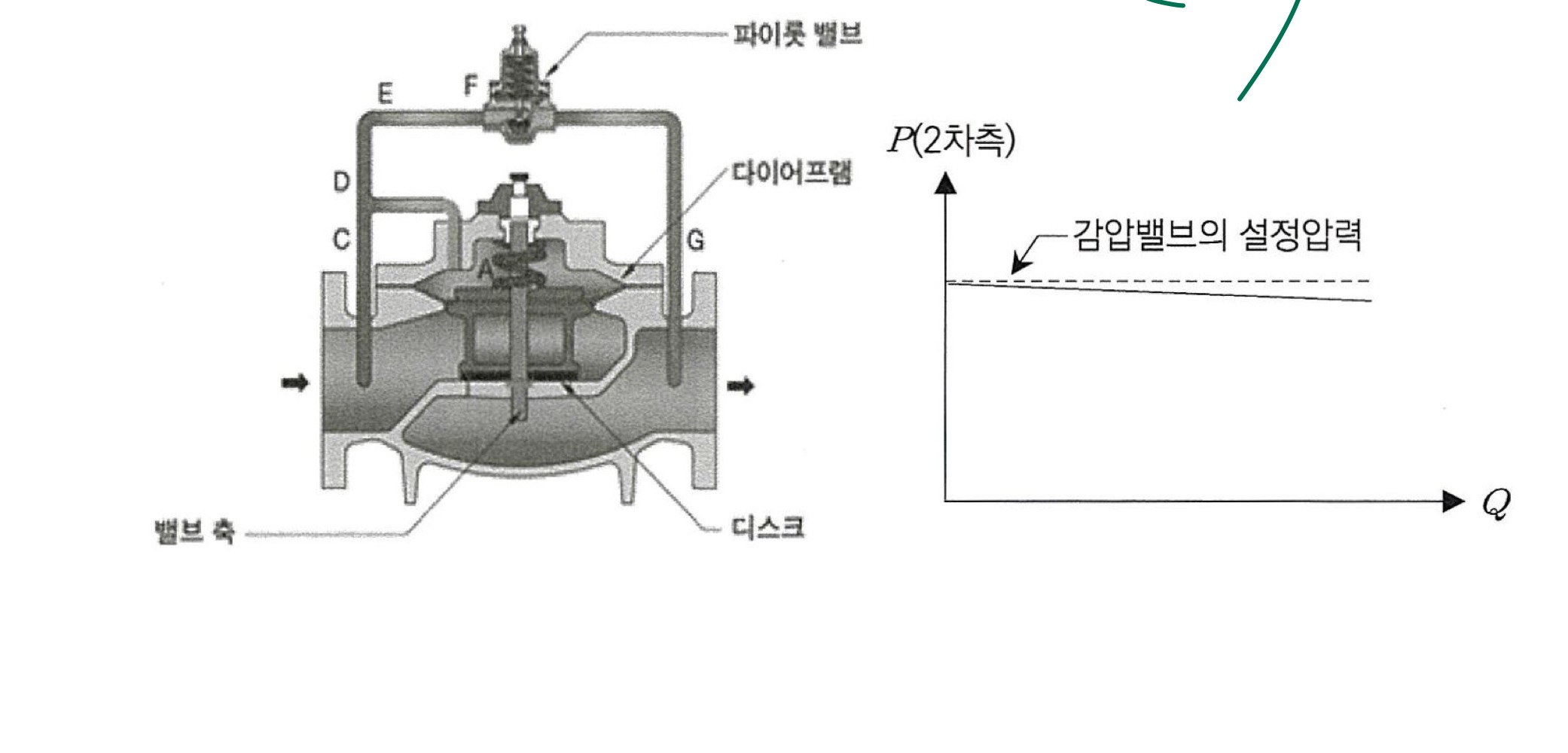

  2) 파이로트식 감압밸브
    - 메인밸브와 보조밸브로 구성
    - 보조밸브는 직동식 감압밸브와 동일한 구조
    - 주로 대형에 적용
    - 정밀도가 높음, 유량증가에 따른 압력변화가 거의 없음(그래프 참고)

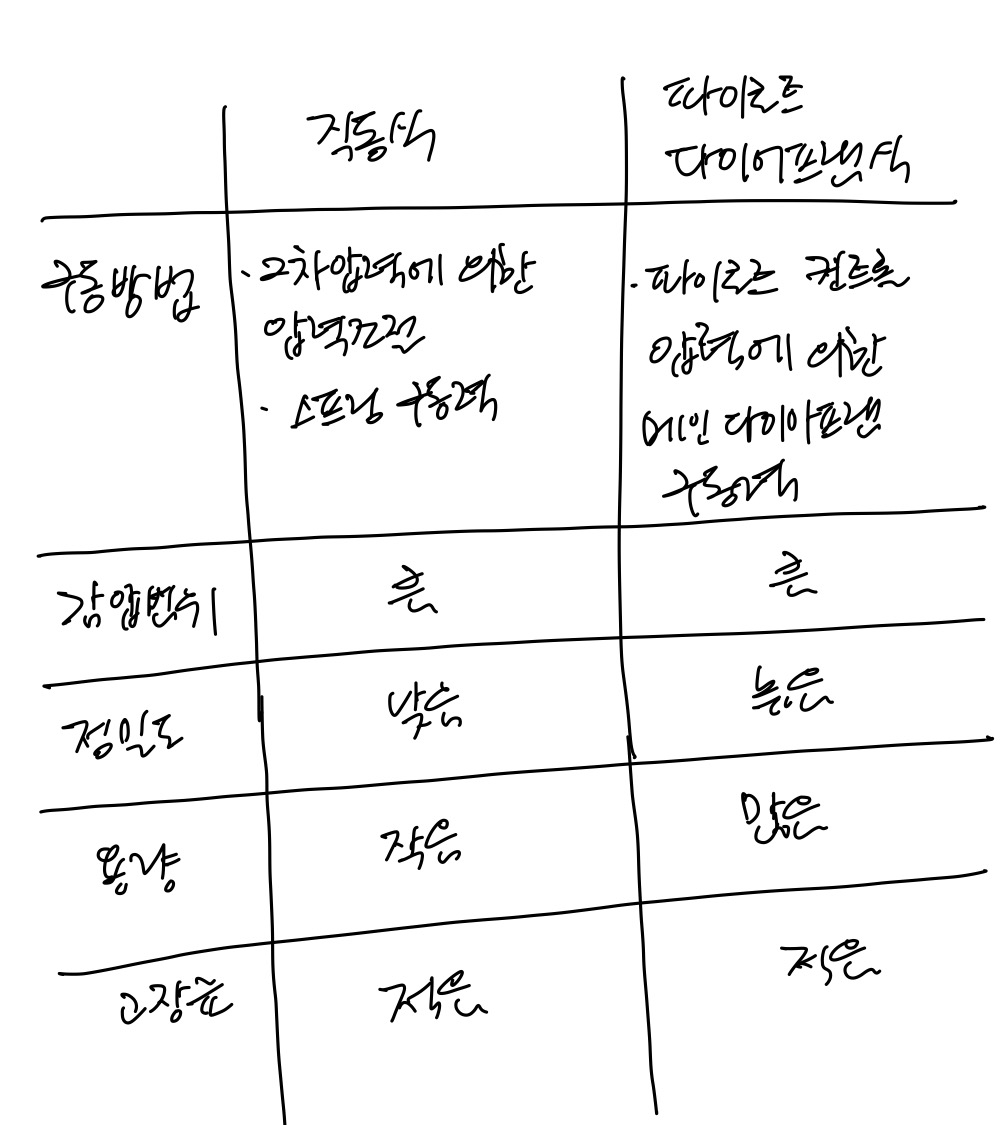

3) 직동식 vs 파이로트식 감압밸브 비교

3. 감압밸브 직/병렬 설치

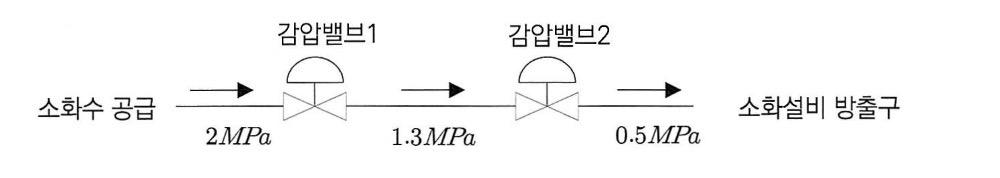

  1) 직렬설치
    - 일반적으로 감압비가 4:1 이상인 경우 2단 감압 필요
    - 감압비가 높은데 1개의 감압밸브만 사용 시 공동현상 발생

  2) 병렬설치
    - 최소유량과 최대유량 차이가 큰 경우 적용 >> 유량변화가 큰 소방설비에 적합
    - 대용량 감압밸브 1개만 설치 시 저유량으로 운전하면 밸브가 서서히 열림과 동시에 닫히게 되므로 수격현상(헌팅) 및 2차측 압력이 불안정해짐
    - 요구되는 압력이 여러 개인 경우에 적용 (= 유량변화가 많은 경우)
    - 소용량, 대용량 감압밸브 유량 비율은 2:8 정도로 함
    - 설정압력 : 대용량(요구되는 설정압), 소용량( 대용량 압력 + 0.2~0.4 kgf/cm2)

4. 설치 시 고려사항

  1) 소방시스템의 감압밸브는 자주 사용되지 않으므로 유지관리가 중요
  2) 스프링클러 설비의 경우 유량 변동폭이 크므로(20 ~ 2400 lpm) 소용량과 대용량 감압밸브 병렬설치가 필요
  3) 감압밸브 고장에 대비한 바이패스 배관 필요
