스프링클러 배관 정의 및 헹거설치, 배관 Flushing



< 스프링클러 배관의 정의, 헹거 설치기준 >



1. 배관의 정의



1) 가지배관

  스프링클러헤드가 설치되어 있는 배관



2) 교차배관

  직접 또는 수직배관을 통하여 가지배관에 급수하는 배관



3) 주배관

  각 층을 수직으로 관통하는 수직배관



4) 신축배관(플렉시블 배관)

  가지배관과 스프링클러헤드를 연결하는 구부림이 용이하고 유연성을 가진 배관





2. 배관에 설치되는 헹거의 기준

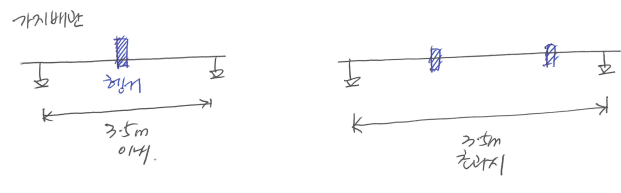

1) 가지배관

  (1) 헤드 설치지점 사이마다 1개 이상 설치

  (2) 헤드 간 거리가 3.5m 초과 시 3.5m 이내마다 1개 이상 설치

  (3) 상향식헤드와 헹거 사이 8cm 이상 이격





2) 교차배관

  (1) 가지배관 사이마다 1개 이상 설치

  (2) 가지배관 사이 거리 4.5m 초과 시 4.5m 이내마다 1개 이상 설치





3) 수평주행배관

  4.5m 이내마다 1개 이상 설치





< 스프링클러설비의 배관 Flushing >



1. 개념



  Flushing은 배고나을 세척하여 이물질을 제거하는 것을 의미함



2. NFPA 13



1) Flusing 기준

  (1) 모든 스프링클러 배관은 세정이 가능하도록 시공

  (2) 교차배관 말단에 쉽게 제거할 수 있는 관부속품 설치(Flushing을 위함)

  (3) 교차배관 말단은 32mm 이상이어야 함

  (4) Grid 시스템의 모든 가지배관은 Flushing 가능하도록 배치



2) Flushing 방법

  (1) 수원과 입상관을 연결하는 지하배관 및 연결부는 접속 전 Flushing

  (2) 이물질 제거를 위해 충분한 시간 동안 Flushing

  (3) Flushing 최소 유량 (3가지 중 하나)

      - 수리학적으로 계산된 유량

      - 3m/s 유속이 필요한 유량

      - 화재 시 시스템의 최대 유량

  (4) 사용된 물은 적절한 처리를 할 것





3. 국내



1) 가압송수장치 및 부속장치, 옥외연결구 및 연결배관, 입상배관 및 가지배관에 대하여 수압시험 시행

2) NFPA와 같은 구체적인 Flushing 기준은 없음





4. 개선사항



1) NFPA에서는 구체적인 Flushing 규정을 두고 있으며 5년마다 점검하도록 하고 있음

2) 국내도 Flushing 기준 마련이 필요함
