축열시스템 종류 및 특징



< 축열 시스템에 대해 설명하시오 >


1. 축열시스템 개념

1) 에너지의 효율적 이용을 위해서 전력부하가 적은 시간대(11pm ~ 9am)에 에너지 저장해 최대부하 발생시점에 이용하는 개념
2) 축열조에 에너지를 축열
3) 축열매체에 따라 수축열시스템, 빙축열시스템으로 구성


2. 수축열시스템

1) 수축열시스템이란 부하가 적은 심야전력으로 냉수를 생산해서 축열조에 저장해 놓는 방식
2) 현열이용 방식 (물의 상태변화가 없으므로 현열이용)


3. 빙축열시스템

1) 심야전력으로 얼음을 생성하여 저장하였다가 주간에 냉방에 이용하는 방식
2) 잠열이용 방식 ( 더 많은 에너지를 축열조에 저장할 수 있음)



4. 빙축열시스템 종류

1) 정적제빙

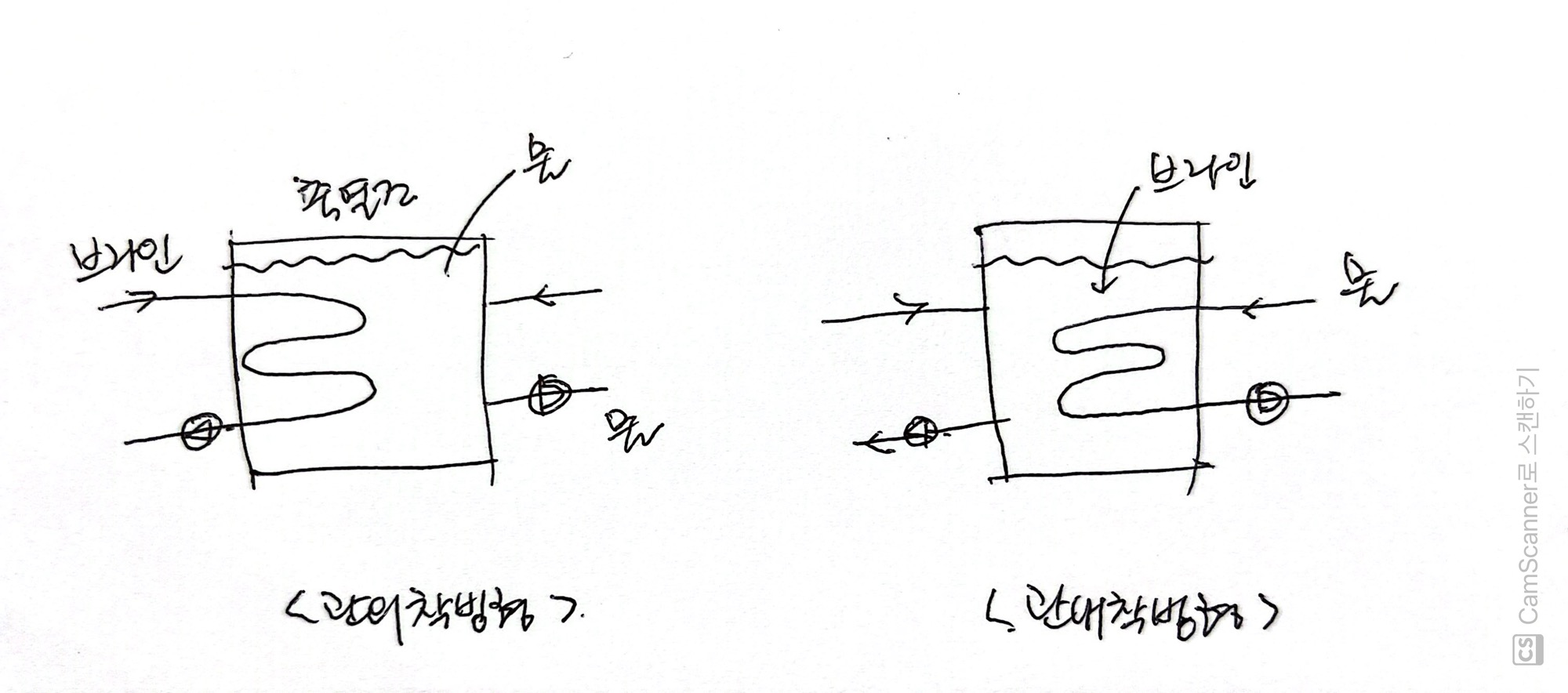

- 관외착빙형 : 축열조 내부에 코일을 설치하고 이 코일을 바깥으로 얼음이 형성되게 하는 방식

    (장점) 부하 측이 물이라서 효율이 좋음

    (단점) 부하 측이 개방회로라서 열손실 발생

- 관내착빙형 : 축열조에 브라인이 있고 관내부에 물이 있어서 관내부에 얼음이 형성되는 방식

    (장점) 부하 측이 물이라서 효율이 좋음, 부하 측이 밀폐회로임

    (단점) 축열조 내 열손실이 많음

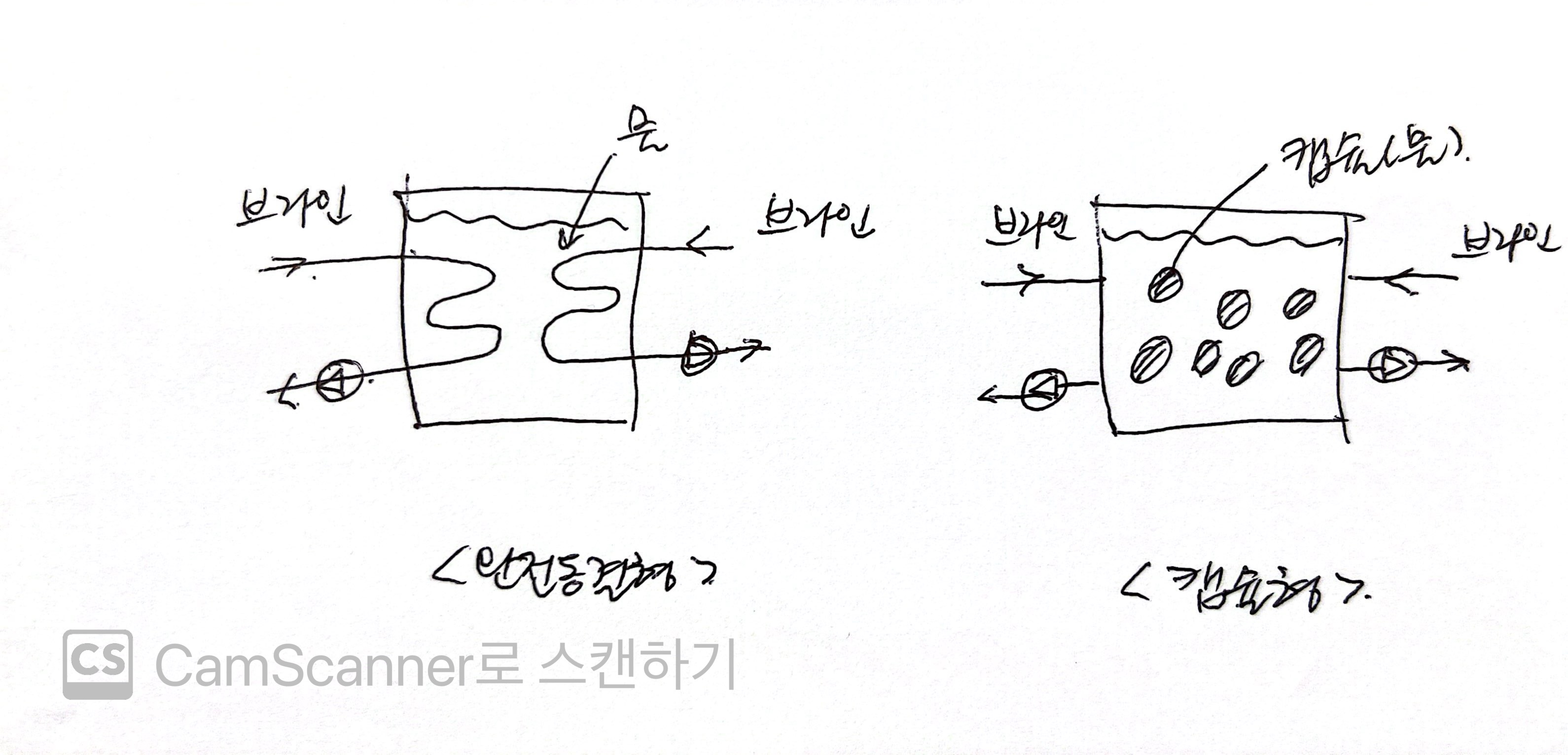

- 완전동결형 : 축열조 내부에 물이 있고 제빙코일에 의해 물이 얼음이 되는 형식

    (장점) 부하 측이 밀폐회로임

    (단점) 부하 측이 브라인임
-캡슐형 : 축열조 내부는 브라인으로 채워져 있고 내부의 캡슐이 얼음이 되는 방식

    (장점) 해빙효율이 좋음

    (단점) 부하 측이 개방회로임


2) 동적제빙
- 빙박리형 : 축열조 내부에 냉매가 흐르는 코일이 있고 순환펌프에 의해 코일 주변으로 물을 뿌려 얼음을 생성하는 방식

   (장점) 부하 측이 물임

   (단점) 부하 측이 개방회로임
- 액체식 빙생성형 : 브라인 수용액에서 물이 냉각되어 슬러리로 변화하면서 얼음이 생성되는 방식

   (장점) 제빙효율이 좋음

   (단점) 부하 측이 브라인이고 개방회로임
