< 1차 압력계, 2차 압력계 >
1. 1차 압력계

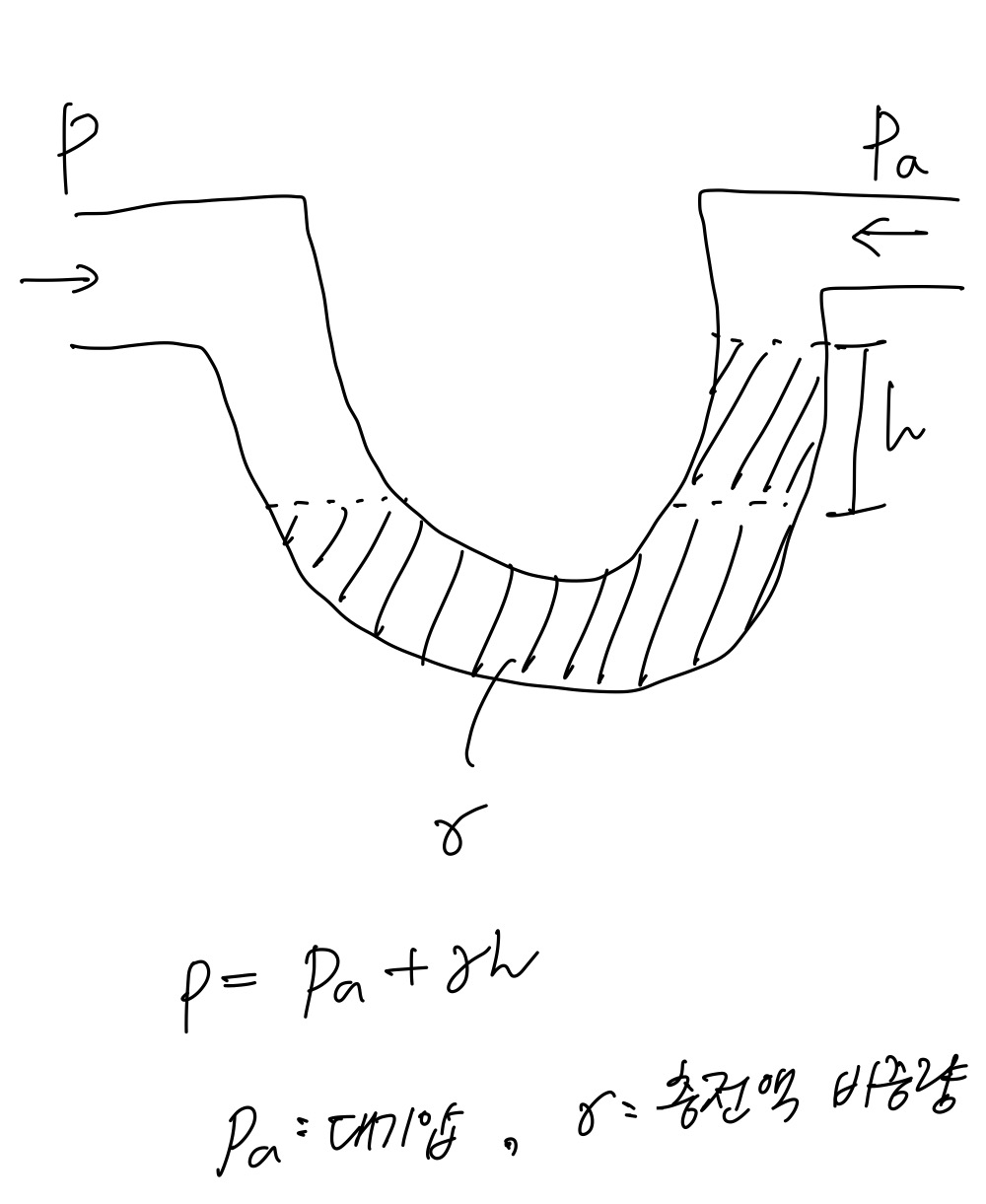

1) 액주계(마노미터)
(1) U자관 내부에 물이나 수은을 넣고 한쪽은 대기에 개방하고 다른 한쪽은 측정하고자 하는 부분에 접속하여 압력을 측정하는 장치(압력평형 이용)
2) 자유피스톤식 압력계
2. 2차 압력계

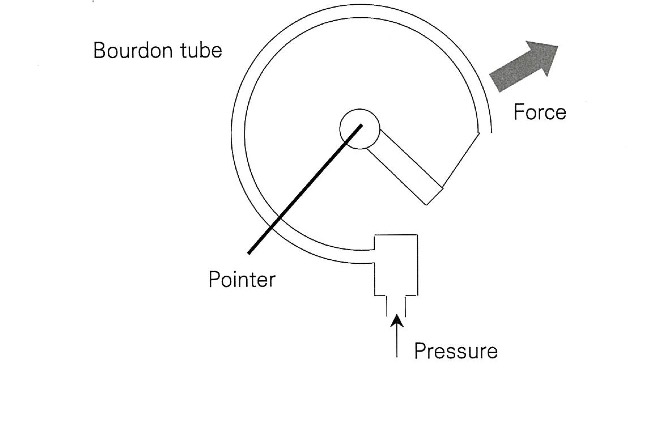

1) 부르동관식
- 부르동관 변위를 이용하여 압력측정
- 일반적으로 사용

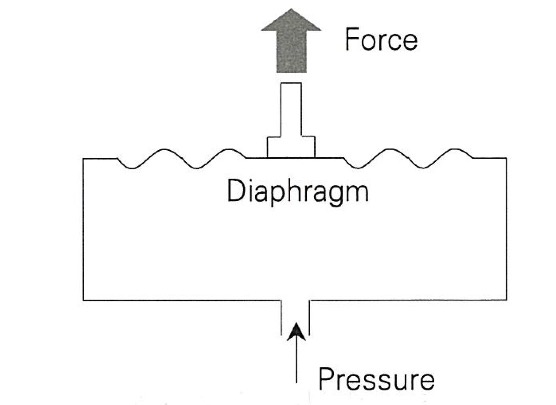

2) 다이어프램식
- 다이어프램 움직임으로 압력 측정
- 저압영역 측정 가능

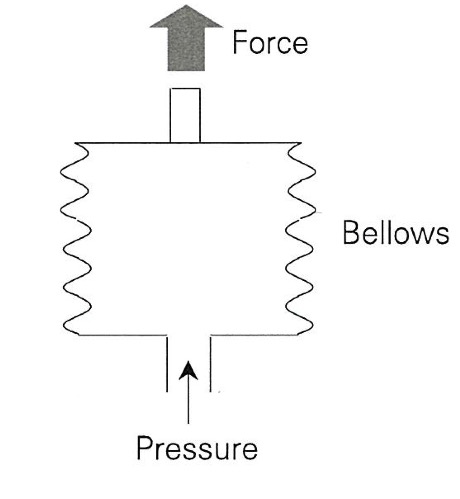

3) 벨로우즈식
- 압력에 의해 벨로우즈가 수축, 팽창되면서 압력측정
