화재감지기에 쓰이는 서미스터


<서미스터(Thermistor)>

1. 개념

 ① 온도변화에 따라 저항변화가 큰 감온 반도체

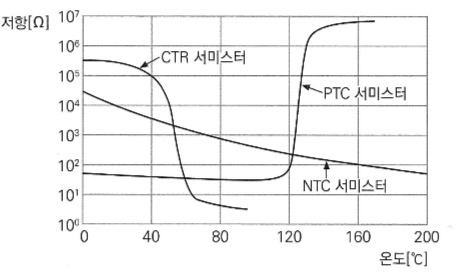

 ② 서미스터  저항 ~ 온도 특성 그래프


2. 종류

 ① NTC 서미스터 : 부특성 서미스터로 온도 높아지면 저항 감소
 ② PTC 서미스터 : 정특성 서미스터로 온도 높아지면 저항 증가
 ③ CRT 서미스터 : 부특성 서미스터

3. 서미스터의 적용

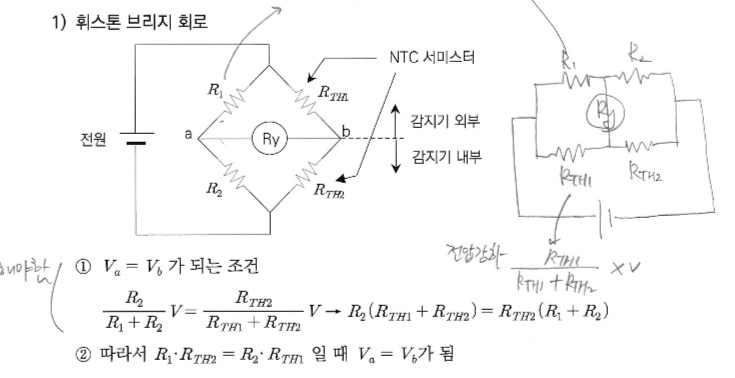

 1) 휘스톤 브릿지 회로


 2) 차동식 스포트형 열 감지기(반도체식) 동작 원리

  ① 평상 시 : a,b간 전위차 없어서 릴레이 미동작
  ② 화재 시 : 외부 서미스터가 먼저 열 감지 → 외부 서미스터 저항 감소 → a, b간 전위차 발생 → 릴레이 동작 → 수신기에 화재신호 전송
  ③ 완만한 온도 상승 시 저항차이가 작아 미동작
