포소화설비 방출방식

< 포소화설비 방출방식 >

1. 개요

1) 포소화설비는 인화성 액체 화재 시 절대적인 소화능력을 가진 소화설비
2) 주된 소화원리
  - 질식작용
  - 냉각작용
  - 유화작용
3) 방출방식 종류 : 표면 주입식, 표면하 주입식, 반표면하 주입식


2. 표면 주입식(SI, Surface Injection)

1) 개념
  탱크 상부에서 포가 방출되는 방식

2) 특징
  (1) 적용탱크 : CRT, EFRT, IFRT 모두 적용 가능
  (2) 포방출구 :  I형, II형, 특형
  (3) 적용약제 : 제한 없음
  (4) 포챔버의 설치가 비교적 용이
  (5) 유지관리가 용이한 편
  (6) 저압배관 사용
  (7) 직경 60m 이상 대형탱크에는 적용 불가
  (8) 폭발 시 상부에 설치된 포소화설비 파손


3. 표면하 주입식(SSI, Sub Surface Injection)

1) 개념
  고배압 발포기를 사용해서 탱크 하부에서 포를 방사하는 방식

2) 특징
  (1) 적용탱크 : CRT
  (2) 포방출구 :  III형
  (3) 적용약제 : 내유성이 있는 수성막포 또는 불화단백포(단친매성)
  (4) 탱크 상부 폭발 시에도 포소화설비 파손이 없음
  (5) 직경 60m 이상의 대형 탱크에 적용 가능
  (6) Class  I A 위험물, 수용성 위험물, 점도가 높은 위험물 탱크에 적용 불가
  (7) 중질유에 적용 불가 (고온 열류층에 의한 파포 현상)
  (8) 고배압 발포기, 압력배관 필요
  (9) 역류 가능성
  (10) 포방출구는 바닥으로부터 30cm 이상 이격


4. 반표면하 주입식(SSSI, Semi Sub Surface Injection)

1) 개념
  표면하 주입식 단점을 보완하기 위해 포주입 시 호스가 액면으로 떠올라 방출되는 방식

2) 특징
  (1) 적용탱크 : CRT
  (2) 포방출구 :  IV형
  (3) 적용약제 : 제한 없음
  (4) 탱크상부 폭발 시에도 소화설비 파손 없음
  (5) 직경 60m 이상의 대형 탱크에 적용 가능
  (6) 고가
  (7) 고배압 발포기, 압력배관 필요

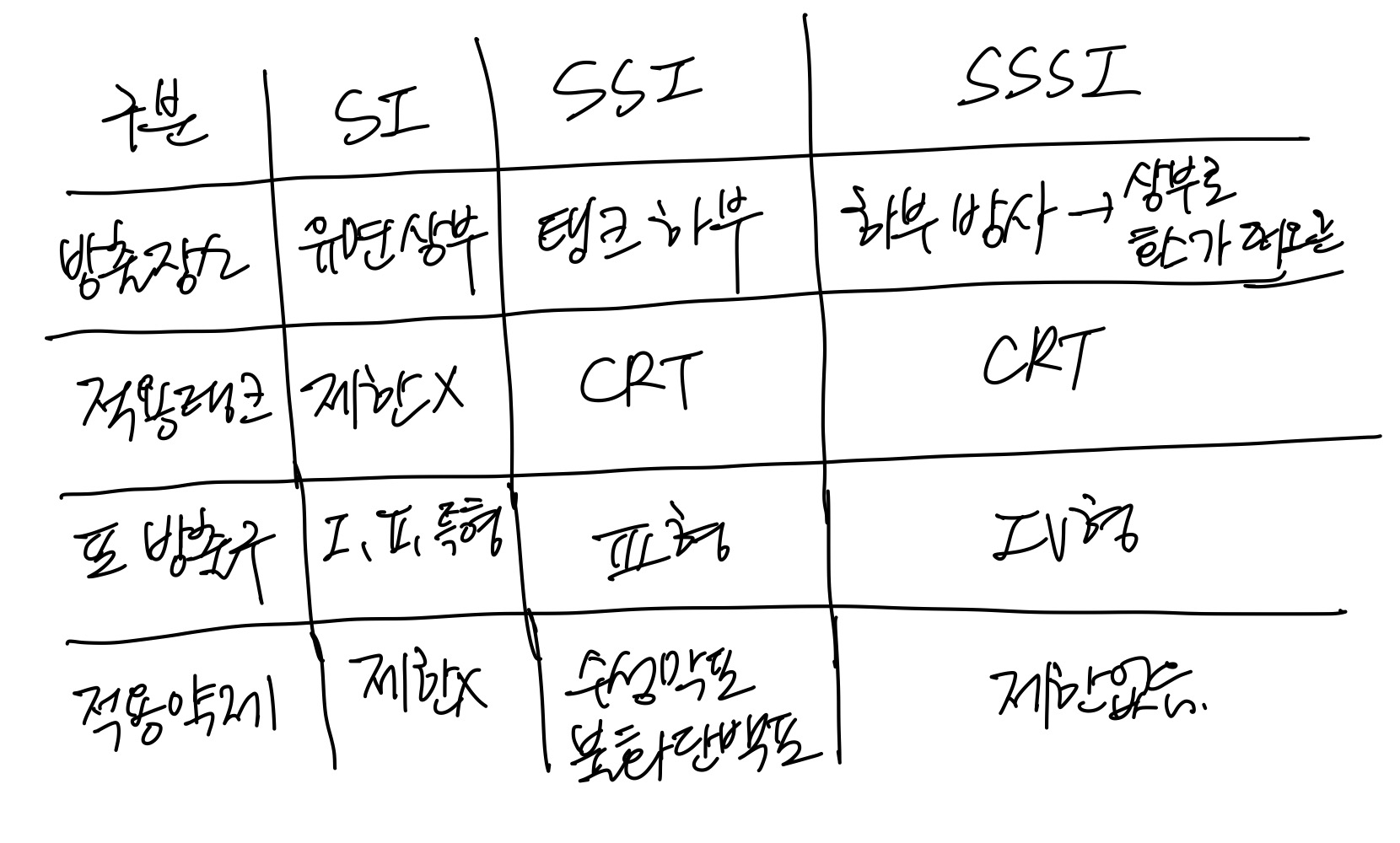

5. 각 방식 특징 비교
