ILBP (In-Line Balanced Propotioner)

< ILBP (In-Line Balanced Proportioner) >

1. 개요

ILBP는 Pressure side propotioner를 확장한 것으로 대규모 장소에 적용

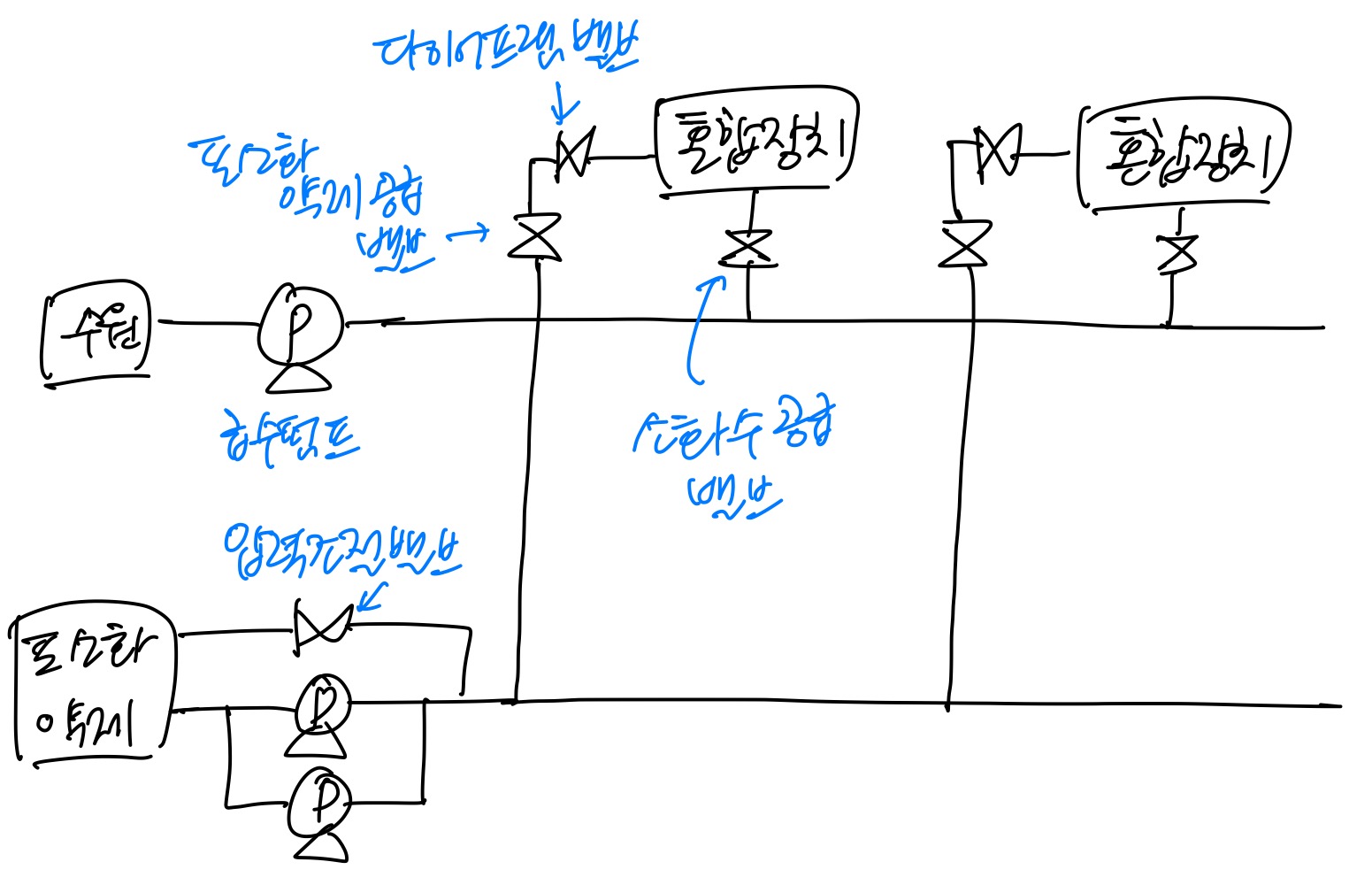

2. 구성

1) 급수펌프
2) 포소화약제 펌프
3) 압력유지펌프
4) 압력조절펌프
5) 소화수공급밸브
6) 포소화약제공급밸브
7) 다이어프램밸브
  소화수 공급압력에 따라 다이어프램 개도율이 변화하면서 일정비율(3,6%)로 소화약제 혼합
8) 혼합장치


3. 작동원리

1) 평상시
  (1) 포소화약제공급밸브와 소화수공급밸브 폐쇄상태
  (2) 압력유지펌프로 소화약제 공급배관 내 일정압력 유지

2) 화재 시
  (1) 급수펌프와 포소화약제 펌프 기동
  (2) 소화수공급밸브와 포소화약제공급밸브 자동개방
  (3) 다이어프램밸브에서 포소화약제 농도 자동조절
  (4) 혼합장치에서 포소화약제와 소화수 혼합
  (5) 방호 대상물에 포 방출


4. 특징

1) 장점
  (1) 혼합장치를 방호대상물 가까이에 설치할 수 있어서 포수용액에 노출되는 배관길이를 최소화할 수 있음
  (2) 포 방출시간 단축 가능
  (3) 1개 system으로 다수의 방호대상물 방호가능
  (4) 대규모 방호대상물의 경우 개별로 설치하는 것보다 오히려 경제적임

2) 단점
  (1) 설비 복잡, 유지관리 어려움
  (2) AS 어려움


5. 결론

ILBP는 소규모 방호대상물에 적용 시 비경제적이므로 방호대상물의 수와 규모를 종합적으로 검토하여 설계에 반영하는 것이 필요함
