(국내) 펌프 성능시험 절차

< 펌프의 성능시험 >

1. 개요

  1) 펌프 성능시험은 토출유량 변화에 따라 적정 양정이 발생되는지 확인하는 시험
  2) 펌프 성능시험은 소방시스템의 신뢰도와 직결되는 요소임

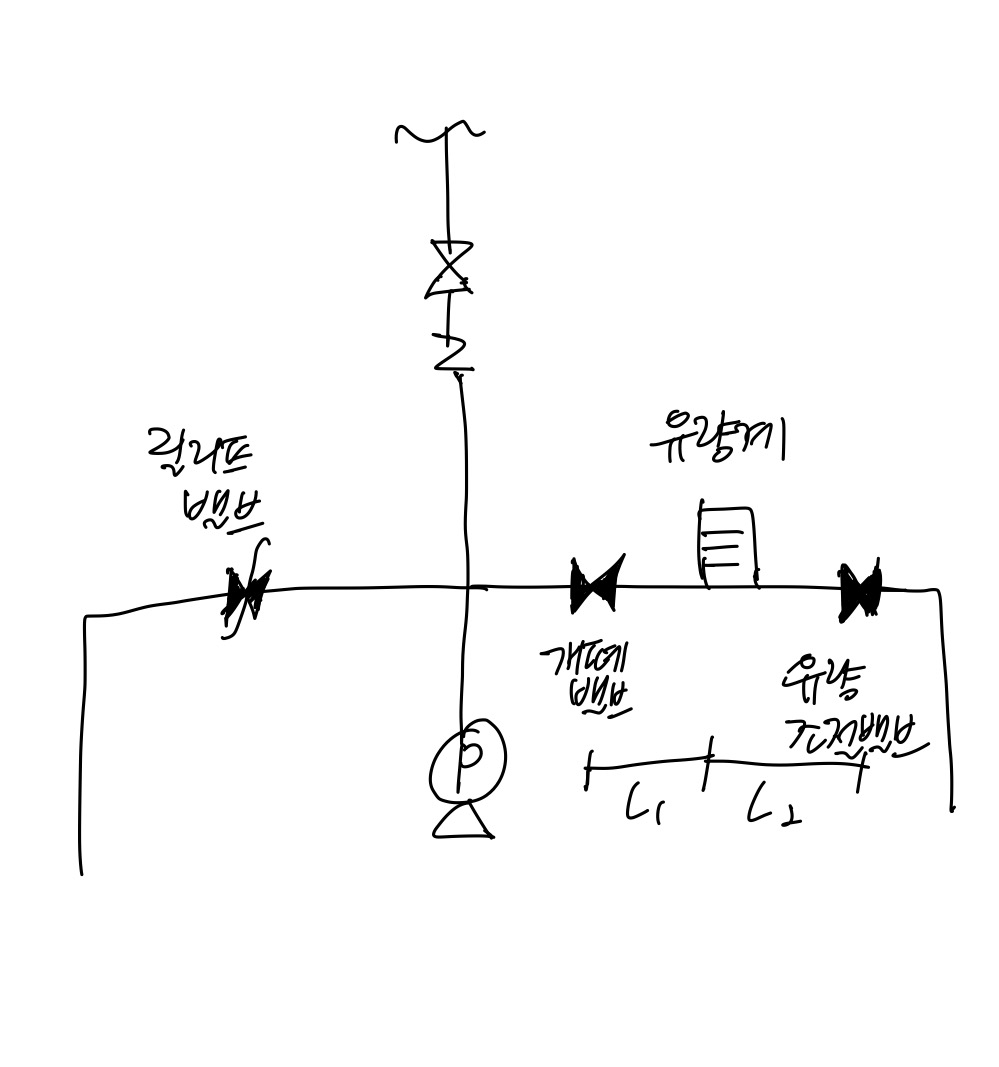

2. 성능시험배관

  1) 펌프 토출측 개폐밸브 이전에 분기하여 설치
  2) 유량계를 기준으로 전단에는 개폐밸브 후단에는 유량조절밸브 설치
  3) 유량계는 정격토출량의 175% 이상 측정 가능할 것
  4) L1, L2는 유량계 종류와 제조사 시방에 따름

3. 성능시험 절차

  1) 충압펌프 정지, 소화펌프 정지
  2) 소화펌프 2차측 개폐밸브 폐쇄
  3) 성능시험배관 유량조절밸브 및 개폐밸브 폐쇄 확인
  4) 소화펌프 기동
  5) 체절운전 시 펌프 체절압력 확인
  6) 릴리프밸브가 체절압력 미만에서 개방되도록 세팅
  7) 성능시험배관 개폐밸브 개방 및 유량조절밸브 서서히 개방하면서 유량계와 압력계를 통해 펌프성능 확인
  8) 복구 시 주펌프 정지
  9) 성능시험 배관 개폐밸브, 유량조절밸브 폐쇄
  10) 주펌프 2차측 개폐밸브 개방
  11) 충압펌프 스위치 자동전환
  12) 충압 후 소화펌프 스위치 자동전환

4. 주의사항

  1) 수격현상 방지를 위해 개폐밸브 급격한 개폐는 피할 것
  2) 유량계는 정격토출량의 175% 이상 측정 가능한지 확인
  3) 집수정 용량이 부족한 경우 기계실 침수 우려가 있으므로 사전에 확인
  4) 성능시험배관 구경의 적정여부 확인
