소방펌프 (주펌프, 충압펌프)

< 소방펌프 >

1. 개요

  1) 펌프는 임펠러 회전에 의해 발생한 속도에너지를 압력에너지로 변환시켜 유체를 이송시키는 장치
  2) 소방용 펌프에는 소화펌프, 충압펌프가 있음

2. 소화펌프(주펌프)

  1) 목적 : 화재 시 소화수 가압송수
  2) 기동방식 : 자동기동 수동정지
  3) 종류
    Turbine 펌프 : 안내날개 O / 고양정 / 소유량
     Volute 펌프 : 안내날개 X / 저양정 / 대유량

  4) 특징
    (1) 일반 급수펌프와 달리 토출유량이 가변적
    (2) 토출유량범위
      - 옥내소화전
         층별 1~2개 설치, 토출유량 130 ~ 260 lpm, 토출압 0.17 ~ 0.7 MPa
      - 스프링클러
         헤드개방수 1~30개, 토출유량 80 ~ 2400 lpm, 토출압 0.1 ~ 1.2 MPa

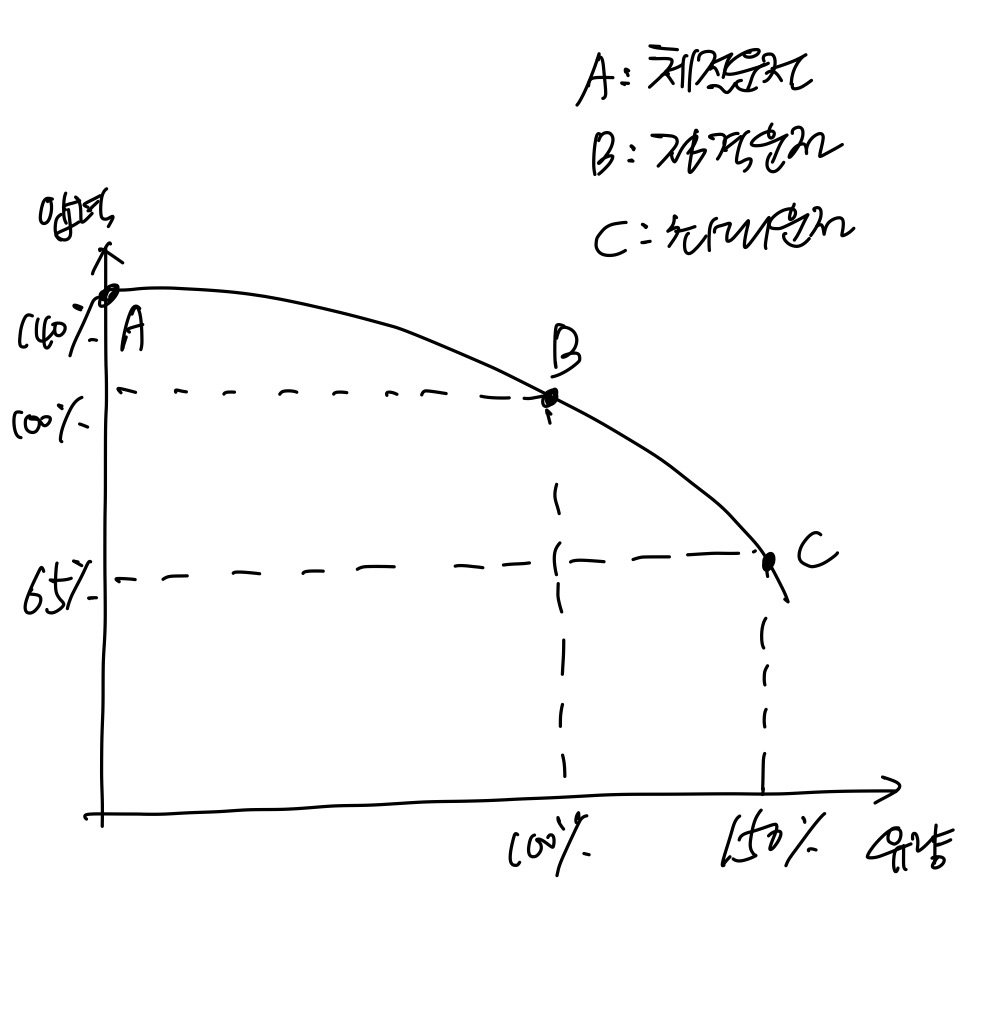

    (3) 펌프성능조건

     (1) 체절운전 시 체절압력은 정격토출압력의 140% 이하
     (2) 정격유량 운전 시 토출압력은 정격토출압의 100% 이상
     (3) 정격유량 150% 운전 시 토출압력은 정격토출압력의 65% 이상

3. 충압펌프(보조펌프)

  1) 목적
    (1) 평상시 : 배관 내 압력유지(소화펌프 기동방지)
    (2) 화재 시 : 살수장치에서 규정 방사압을 확보할 수 있게 돕는 장치

  2) 기동방식 : 자동기동 자동정지

  3) 종류 : 웨스코 펌프

  4) 특징
    (1) 토출압 : 최고위 살수장치의 자연압보다 0.2 MPa 이상이거나 가압송수장치의 정격토출압과 같게 할 것

    (2) 토출량 : 정상적인 누설량 이상

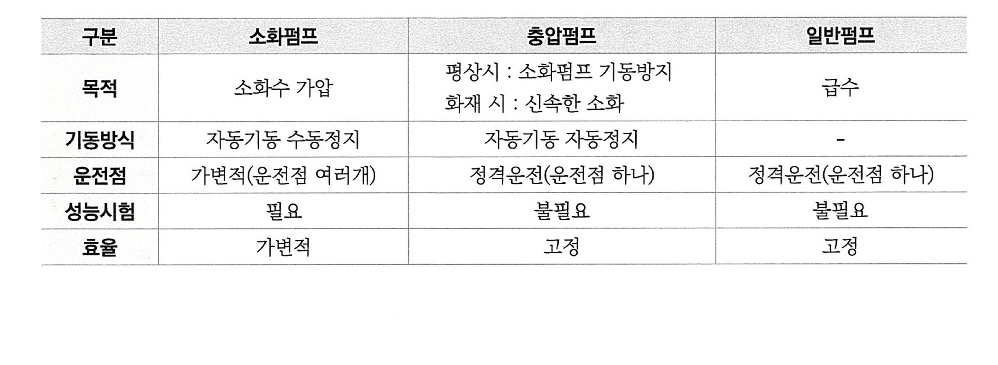

4. 소화펌프와 충압펌프 비교
