저압식 이산화탄소 소화설비



< 저압식 이산화탄소 소화설비 >


1. 개요

1) CO2 소화설비는 CO2를 압축, 액화하여 저장용기에 저장한 후 화재 시 방출하는 설비
2) 저장방식
    - 고압식 : 20도, 6 MPa로 저장
    - 저압식 : -18도, 2.1 MPa로 저장

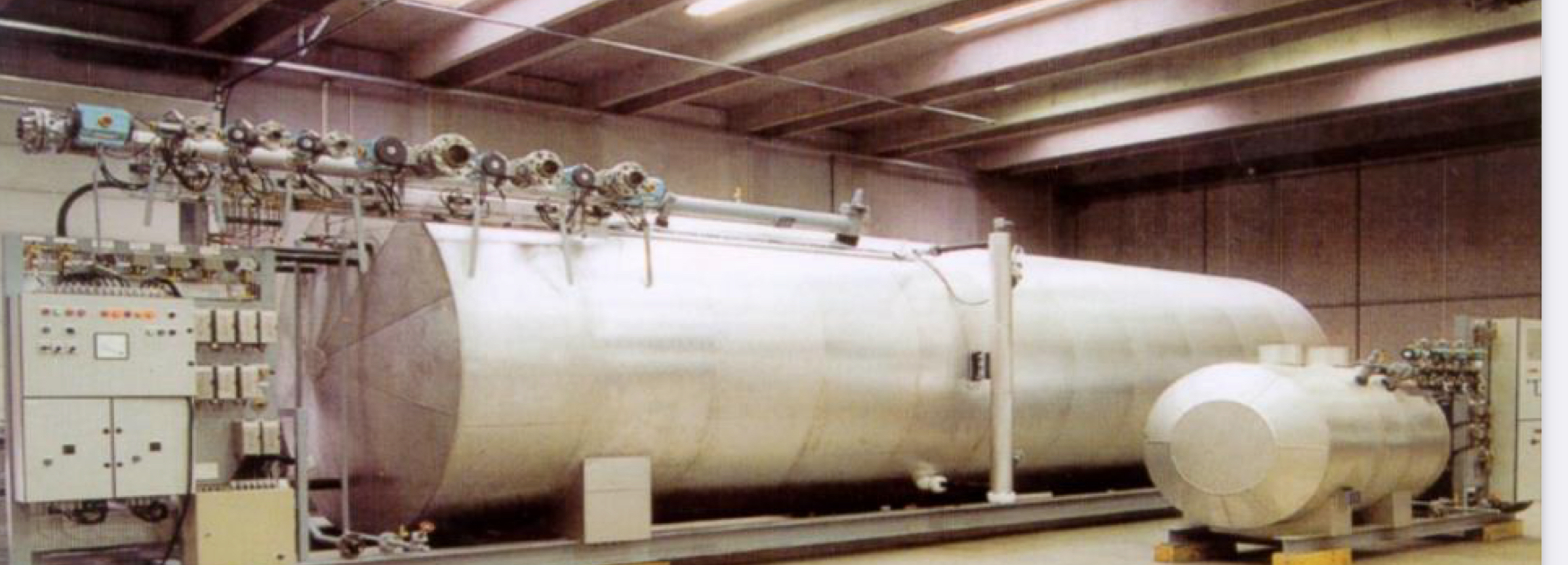

2. 저압식 저장용기 설치기준

1) 내압시험
  3.5 MPa 이상의 내압시험압력에 합격한 것 (고압식은 25 MPa)

2) 안전장치
  - 안전밸브 : 내압시험압력의 0.64 ~ 0.8배의 압력에서 작동
  - 봉판 : 내압시험압력의 0.8배부터 작동

3) 충전비
  - 1.1 이상 1.4 이하 (고압식은 1.5 이상 1.9 이하)

4) 자동냉동장치
  - 18도 이하에서 2.1 MPa 압력 유지

5) 압력계 및 액면계, 압력경보장치
  - 압력경보장치 작동압력은 2.3 MPa 이상 1.9 MPa 이하

6) 저장용기의 개방밸브
  - 전기식, 가스압력식, 기계식에 따라 자동으로 개방되고 수동으로도 개방되는 것
  - 안전장치 부착

7) 저장용기와 선택밸브 또는 개폐밸브 사이 안전장치
  - 선택밸브(여러 개의 방호공간이 있으면 선택밸브), 개폐밸브(하나의 방호공간만 있으면 개폐밸브)
  - 내압시험압력의 0.8배에서 작동


3. 저압식 특징

1) 장점

  (1) 옥외에 설치 가능
  (2) 충전 시 용기 분리 불필요
  (3) 중량이 고압식 다수 실린더에 비해 감소
  (4) 공간이 고압식에 비해 작게 차지함
  (5) 대량 저장 시에는 고압식에 비해 경제적일 수 있음

2) 단점

  (1) 자동냉동장치 관리 필요
  (2) 옥내 설치 시 유지관리를 위한 충분한 공간 확보 필요
  (3) 약재방출 시 vapor delay time 고려


4. 적용대상

1) 원자력, 화력발전
2) 대규모 plant 등

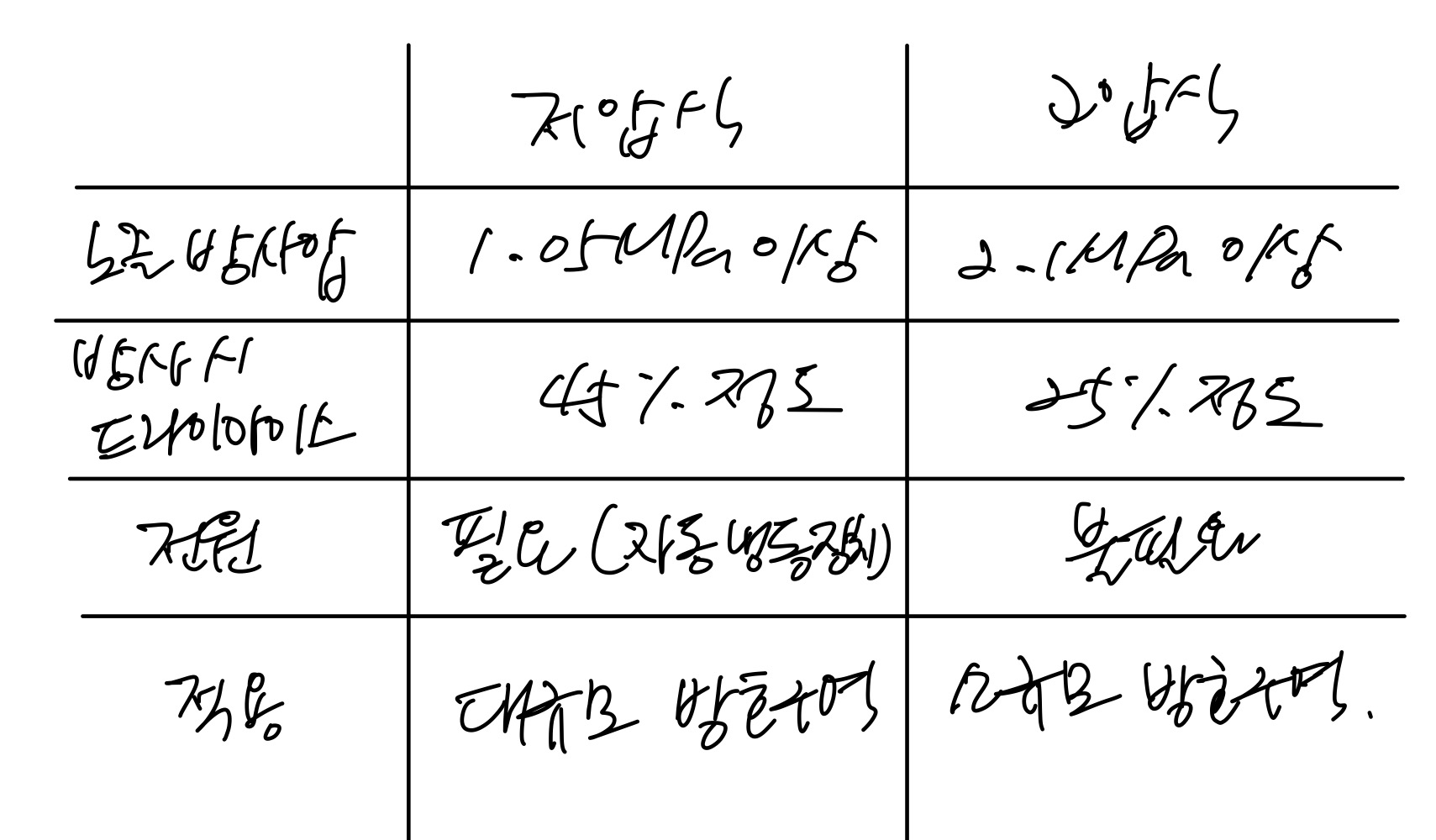

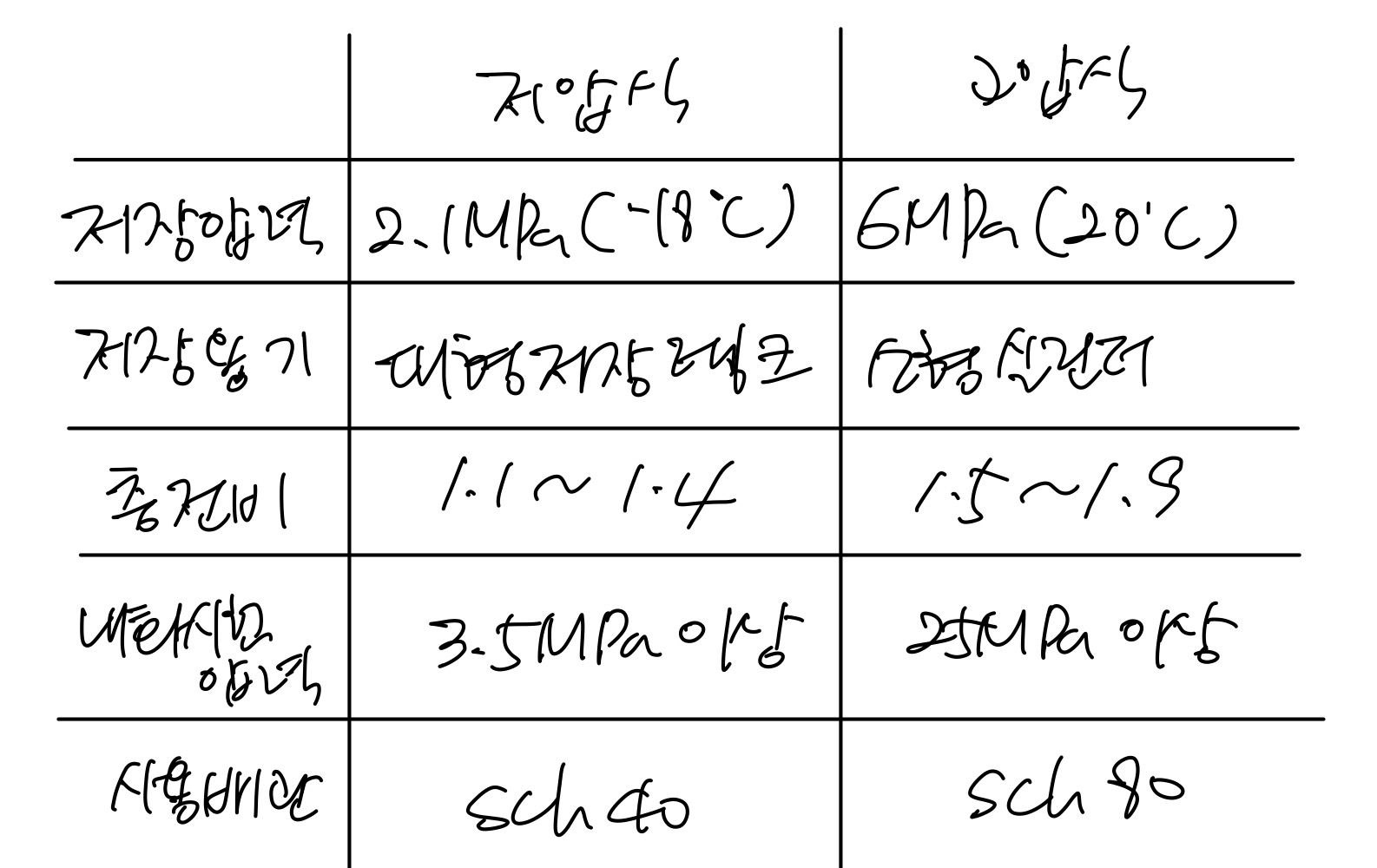

5. 저압식, 고압식 비교
